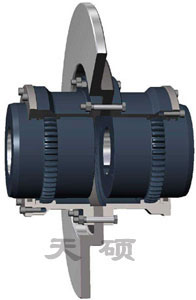

WGP带制动盘鼓形齿联轴器

产品描述：WGP带制动盘鼓形齿联轴器,该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套,在左轴套的端部设置有鼓形齿

在线咨询

全国热线

15231779603

WGP带制动盘鼓形齿联轴器· 产品描述The product description

制动盘鼓形齿联轴器

　　WGP带制动盘鼓形齿联轴器，该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与联接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联接套之间。带制动盘鼓形齿联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也大大提高，保证了运行的可靠性。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。

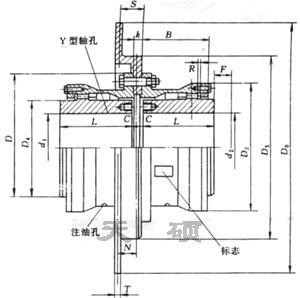

型号	公称转矩 Tn KN·m	许用转速 [n] r/min	轴孔直径 d　d2 mm	轴孔长度		D₀	D	D₁	D₂	B	N	C	C₁	C₂	转动惯量 kg·m²	重量 kg
				L Y　J₁Z₁
WGP1	0.71	4000	30~38	82	60	315	122	98	60	58	38	3	23	12	0.008	5.7
			40~42	112	84								29
WGP2	1.25	4000	30~38	82	60	315	150	118	77	68	38	3	23	16	0.02	10
			40~56	112	84								29
WGP3	2.5	3550	40~56	112	84	355	170	140	90	80	49	3	29	16	0.05	17
			60~65	142	107								36
WGP4	4.5	2500	40~56	112	84	400 450 500	200	160	112	90	45	3	29	17	0.1	26
			60~75	142	107								36
WGP5	7.1	2500	40~56	112	84		225	180	128	100	45	3	29	19	0.17	35
			60~75	142	107								36
WGP6	10	2000	60~75	142	107	500 560 630	245	200	145	112	44	5	38	20	0.3	52
			80~95	172	132								43
WGP7	14	1700	60~75	142	107	560 630 710	272	230	160	122	44	5	38	20	0.5	68
			80~95	172	132								43
WGP8	20	1700	60~75	142	107	560 630 710	290	245	176	136	44	5	38	34 20	0.7	80
			80~95	172	132								43
			100~125	212	167								48
WGP9	25	1600	80~95	172	132	630 710 800	315	265	190	140	58	5	43	28	1	107
			100~125	212	167								48
			130~140	252	202								53
WGP10	40	1600	85~95	172	132	630 710 800	355	300	225	165	58	5	43	38 20	1.8	160
			100~125	212	167								48
			130~150	252	202								53
WGP11	56	1400	100~125	212	167	710 800 900	412	345	256	180	58	8	51	32	3.7	215
			130~150	252	202								56
			160~180	302	242								66
WGP12	80	1400	120~125	212	167	710 800 900	440	375	288	207	58	8	51	32	6.4	305
			130~150	252	202								56
			160~180	302	242								66
WGP13	112	1400	140~150	252	202	800 900	490	425	320	235	58	8	56	38 32	11	395
			160~180	302	242								66
			190~220	352	282								76
WGP14	160	1200	160~180	302	242	900 1000	545	462	362	265	65	10	68	32 10	18	530
			190~220	352	282								78
			240~260	410	330								-

注：1、表中的重量、转动惯量未计算制动盘，其数值见表2，
2、表中C、C1、C2数值，按不同制动盘再加上K/2，
3、N=S-K/2，表中数值是D0为*大时的计算值，S与K值见表2。

制动盘直径 D0	T	K	S	D3 max		转动惯量 kg·m²		重量 kg
制动盘直径 D0	T	K	S	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
315	15	10	42	180	155	0.116	0.11	8.5	6.7
355	15	10	54	200	175	0.192	0.178	11.4	9.9
400	15	14	54	255	230	0.32	0.29	15.2	12.4
450	15	16	54	305	280	0.55	0.46	19.7	15.6
500	15	18	54	325	295	0.83	0.71	25	20
560	15	18	54	350	320	1.28	1.13	30.7	25.6
630	15	20	54	400	360	2.06	1.83	38.8	33
710	15	20	54	480	450	3.32	2.9	46.5	39.4
800	15	24	70	540	500	5.87	4.8	67.8	52.7
900	15	24	70	600	560	9.3	7.9	86.6	70.3
1000	20	30	80	620	560	17.4	15.7	128.8	115.1
