NL型尼龙内齿圈弹性联轴器

产品描述：NL型尼龙内齿圈弹性联轴器是目前国内的*新产品,在国外已经广泛地被采用,NL型－尼龙内齿圈鼓形齿式联轴器半联轴器采用精密铸造,铸铁HT20-40

在线咨询

全国热线

15231779603

NL型尼龙内齿圈弹性联轴器· 产品描述The product description

鼓形齿式联轴器

　　NL型尼龙内齿圈弹性联轴器是目前国内的*新产品，在国外已经广泛地被采用，NL型－尼龙内齿圈鼓形齿式联轴器半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ、45号钢，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成尼龙、增强铸型尼龙弹性体等材料。NL内齿形弹性联轴器普通尼龙外套进行了一系列的改进，采用高强玻纤尼龙66注塑成型，注塑温度330C、压力9MPA、时间4S，成型后进行1小时的热处理、24小时的加湿处理，使其强度超出普通尼龙的3倍。该产品由机械委济南铸造锻压机械研究所设计，适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20～+70℃。
● 内齿形弹性联轴器是目前国内的*新产品，在国外已经广泛地被采用，该产品由机械委济南铸造锻压机械研究所设计，适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20～+70℃。
●半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。为满足各种机械的更新改造及引进设备备件需要，我公司可以提供品种规格齐全的内齿形弹性联轴器，并可根据用户需要接受非标准订货。

订货标记方法：
例如：NL4内齿弹性联轴器(键槽按GB3852-83标准)
主动轴：d1=38 L1=80
从动轴：d2=30 L21=50
表示为NL4：38×80/30×50(非标注明键槽尺寸)

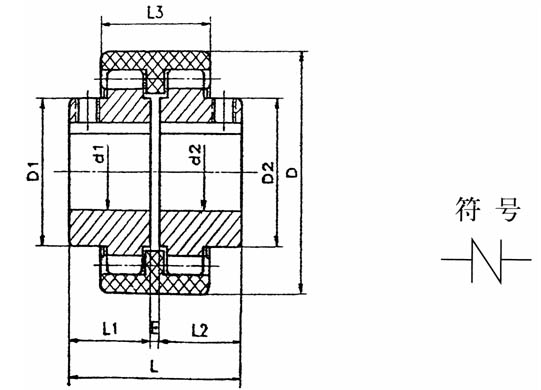

型号	公称扭矩 Tn (N.M)	许用转速n (r/min)	主要尺寸 (mm)							*大尺寸偏差			惯性扭矩 (KgC m 2 )	重量 (Kg )
			轴孔直径 d1 d2	轴孔长度 L 1 L 2	L	D	D1 D2	E	L3	轴向(mm)	径向(mm)	角度α°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1°	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55
