您的位置: 首页>>产品展示>>鼓形齿式联轴器

WGT接中间套鼓形齿式联轴器

产品描述：WGT接中间套鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成.外齿分为直齿和鼓形齿两种齿形

在线咨询

全国热线

15231779603

WGT接中间套鼓形齿式联轴器· 产品描述The product description

WGT接中间套鼓形齿式联轴器

　　WGT接中间套鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

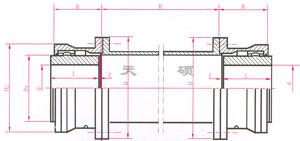

型号	公称转矩Tn KN.m	轴孔直径 d	轴孔长度 L		D	D1	D2	D3	D4	B	B1	H min	C		C1	质量m /Kg		转动惯量I /Kg.m2
型号	公称转矩Tn KN.m	轴孔直径 d	Y	J1	D	D1	D2	D3	D4	B	B1	H min	Ⅰ	Ⅱ	C1	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WGT1	0.71	25-42	44-112		122	115	98	88	60	58	50	75	3	3	12	5.66	4.86	0.008	0.006
WGT2	1.25	30-56	82-112		150	145	118	108	77	68	52	80	3	3	16	9.78	7.48	0.0021	0.016
WGT3	2.5	40-63	84-142		170	165	140	125	90	80	54	80	3	3	16	16.7	12.2	0.047	0.033
WGT4	4.5	40-80	84-172		200	195	160	145	112	90	58	100	3	3	17	25.6	19.6	0.1	0.007
WGT5	7.1	40-90	84-172		225	215	180	168	128	100	63	100	3	3	19	35	26	0.18	0.13
WGT6	10	60-100	107-212		245	230	200	185	145	112	67	100	5	5	20	51.6	38	0.3	0.2
WGT7	14	60-110	107-212		272	265	230	210	160	122	74	120	5	5	20	68.6	45	0.53	0.35
WGT8	20	80-125	132-212		290	272	245	225	176	136	81	120	5	5	20	80	56	0.7	0.5
WGT9	25	80-140	167-252		315	305	265	245	190	140	88	155	5	5	28	106	80	1.0	0.8
WGT10	40	100-160	167-302		355	340	300	280	225	165	98	155	5	5	28	160	122	1.9	1.6
WGT11	56	100-180	167-302		412	385	345	325	256	180	112	175	8	8	32	217	170	3.7	2.8
WGT12	80	130-200	202-352		440	435	375	360	288	210	125	205	8	8	32	305	245	6.5	4.8
WGT13	112	160-220	242-352		490	480	425	400	320	235	136	205	8	8	32	395	314	10.6	8
WGT14	160	190-260	282-410		545	540	462	440	362	265	158	240	10	10	10	530	430	17.7	13.8
WGT15	224	240-280	330-470		580	-	488	-	385	280	-	240	10	-	10	685	-	25.2	-
WGT16	280	240-300	330-470		650	-	560	-	440	300	-	240	12	-	12	948	-	43.7	-
WGT17	355	240-320	330-470		690	-	600	-	460	325	-	280	12	-	12	1059	-	57.4	-
WGT18	450	240-360	330-550		750	-	650	-	510	350	-	280	12	-	12	1400	-	60	-
WGT19	560	240-380	330-550		775	-	690	-	535	372	-	350	12	-	12	1544	-	110	-
WGT20	710	260-440	330-650		825	-	730	-	580	392.5	-	350	14	-	14	2100	-	160	-
WGT21	800	280-440	380-650		925	-	825	-	620	405	-	350	14	-	14	2482	-	243	-
WGT22	900	320-460	380-650		950	-	850	-	665	410	-	400	14	-	14	2800	-	300	-
WGT23	1000	360-500	450-650		1030	-	900	-	710	440	-	400	14	-	14	3183	-	389	-
WGT24	1250	380-520	450-800		1060	-	925	-	730	450	-	400	16	-	16	3801	-	482	-
