NGCL制动轮鼓形齿联轴器

产品描述：所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件

在线咨询

全国热线

15231779603

NGCL制动轮鼓形齿联轴器· 产品描述The product description

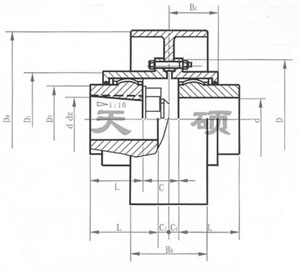

NGCL制动轮鼓形齿联轴器

所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命，鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，外齿分为直齿和鼓形齿两种齿形，有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动，齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。

型号	额定转矩 Tn N.m	许用转速 [n] r/min	轴孔直径		轴孔长度 L		D	D1	D2	C	C1	B1	D0	B0	转动惯量 kg.m2	质量 kg
型号	额定转矩 Tn N.m	许用转速 [n] r/min	dZ	d	Y	J1、Z1	D	D1	D2	C	C1	B1	D0	B0	转动惯量 kg.m2	质量 kg
NGCL01	355	4000	20-35	20-35	52-83	38-60	103	71	50	30	8	42	160	68	0.071	8
NGCL02	630	4000	25-45	25-45	62-112	44-84	115	83	60	36	8	48	160	68	0.083	11
NGCL03	1000	3800	30-55	28-56	62-112	44-84	127	95	75	41	8	49	200	85	0.187	17
NGCL04	1600	3800	40-65	38-65	82-42	60-107	149	116	90	41	8	53	200	85	0.264	23.8
NGCL05	2800	3000	45-75	40-75	112-142	84-107	167	134	105	48	8	58	250	105	0.609	34.4
NGCL06	4500	3000	50-90	45-90	112-172	84-132	187	153	125	49	9	59	250	105	0.795	47.6
NGCL07	6300	2400	60-100	50-100	112-212	84-167	204	170	140	53	9	63	315(300)	132	1.388	71.1
NGCL08	9000	1900	70-110	55-110	112-212	84-167	230	186	155	64	12	77	400	168	4.072	108
NGCL09	14000	1500	80-130	60-130	142-252	107-202	256	212	180	71	13	80	500	210	10.109	167
NGCL10	20000	1200	80-150	65-150	142-252	107-202	287	239	200	65	15	90	630(600)	265	29.248	237
NGCL11	31500	1050	100-170	70-170	142-302	107-242	325	276	235	77	16	94	710(700)	298	47.08	357
NGCL12	45000	1050	100-200	75-200	142-352	107-282	362	313	270	94	17	104	710(700)	298	53.69	464
NGCL13	63000	950	150-220	150-220	252-352	202-282	412	350	300	88	18	113	800	335	86.67	596
NGCL14	100000	950	170-220	170-250	302-410	242-330	462	420	335	92	20	157	800	335	105.9	850
