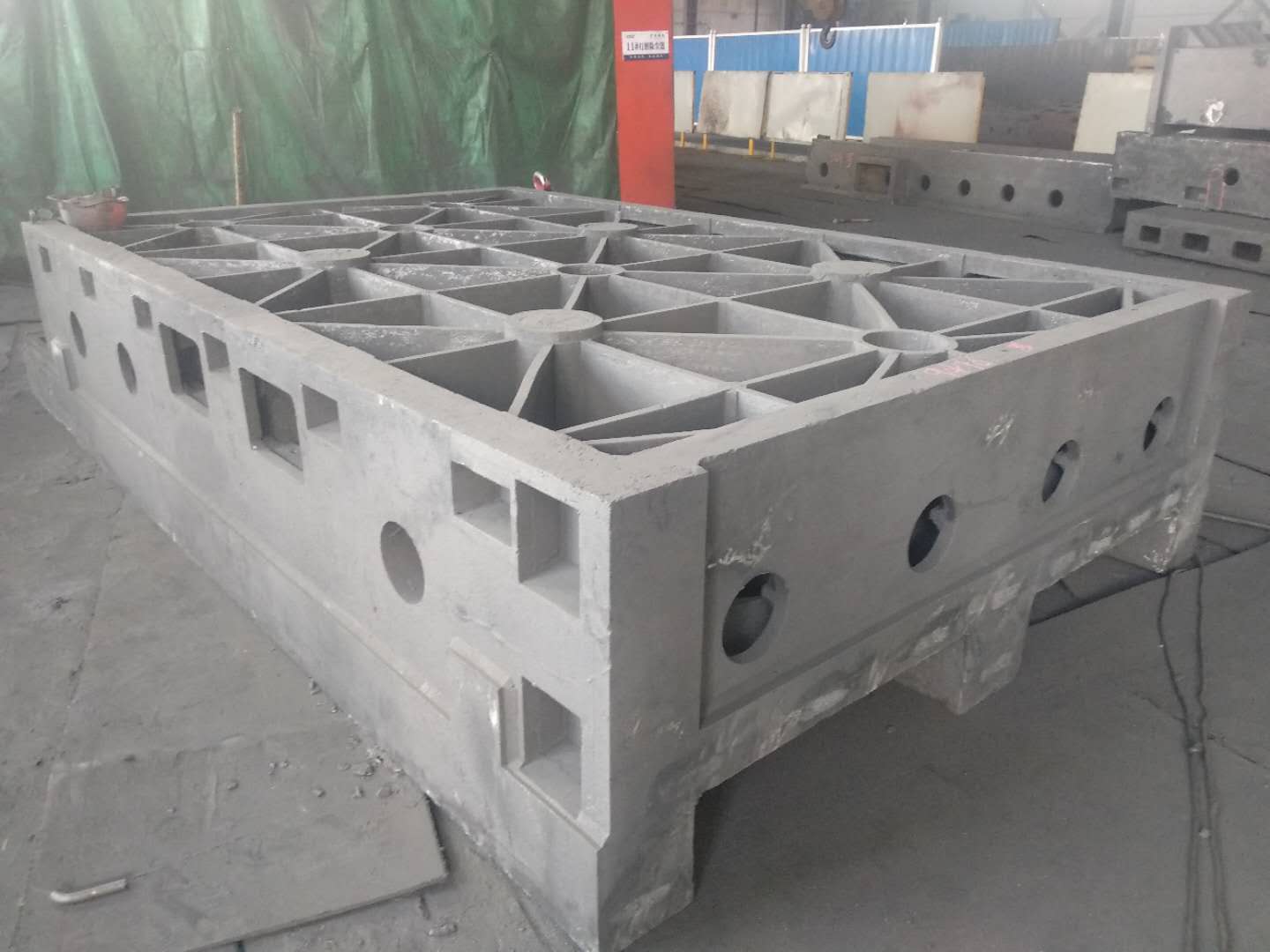

大型铸件：解决铸件缩松缺陷的方法，根本的着眼点就是“热平衡”。
其方法是：
（1）在机床铸件结构形成的厚处与热节处，实行快速凝固，人为地造成机床铸件各处温度场的基本平衡。采用内外冷铁，局部采用蓄热量大的锆英砂，铬铁矿砂或特种涂料。
（2）合理的工艺设计。内浇道设在机床铸件相对溥壁处，数时多且分散。使早进入厚壁处的金属液率先凝固，薄壁处后凝固，使各处基本达到均衡凝固。对于壁厚均匀的机床铸件，采用多个内浇道和出气孔。内浇道多，分散与均布，使整体热量均衡。出气孔细且多，即排气通畅又起散热作用。
（3）改变内浇道的位置。
（4）选用蓄热量大的造型材料，这对用消失模生产抗磨产品极为重要！铬铁矿砂取代石英砂等蓄热量小的其它砂种，会取得良好的效果，浇毕微震更优！
（5）低温快烧，开放式浇注系统。使金属液快速，平稳，均衡地充满铸型。这要因件制宜。
（6）球铁的机床铸型强度大，表面硬度≧90，砂箱刚性大，对消除缩松有利。
（7）需要冒口时，当迁热冒口，且离开热节。若将冒口置于热节上，必将加大冒口尺寸，形成“热上加热”。弄不好，非但缩松难除，还会产生集中性缩孔，又降低了工艺出品率。
（8）铸型倾斜摆放与合金化，都获益。消除机床铸件缩松缺陷是一个复杂的认识与实施过程。应以“热平衡”为基本原则，对雎体铸件做科学分析，制订合理的工艺方案，迁择好适宜的造型材料，工装及正确操作且标准化。那么任何机床铸件的缩松缺陷都可以解决。
大型铸件属铸造工艺产品，铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造是现代机械制造工业的基础工艺之一。中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。中国商朝的重875公斤的司母戊方鼎，战国时期的曾侯乙尊盘，西汉的透光镜，都是古代铸造的代表产品。
大型铸件选用细腻的灰口铸铁HT200-HT300，更高的抗拉抗弯强度，使您购买无后顾之忧。 流行的热处理工艺，使铸件应力变形减少到小度。长久使用更趋于稳定。
采用大型超长机加工，铣刨镗均可。3.2*16米的龙门刨床全体加工，大型铸件保了16米床身全体的直线度和机床的终加工精度。
联系电话：
手机号码：
企业Q Q：
联系邮箱：
公司地址：
