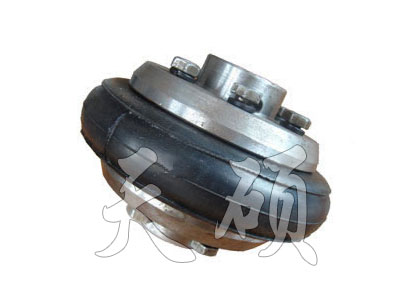

产品描述：LLA冶金设备用轮胎式联轴器是一种高弹性联轴器,具有良好的减震缓冲和优越的轴间偏移补偿性能,工作温度—20~80摄氏度.
15231779603
LLA轮胎式联轴器(JB/T10541-2005)原标准（JB/ZQ4018-85）
本联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，不需润滑、耐久可靠。
根据特殊需要制成非标准联轴器，在超负荷工作时、半联轴器的卡瓣起作用，不会发生恶性事故，其结构标记为M、标准的半联轴器结构为K型，在表示中可不再标记。
LLA冶金设备用轮胎式联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，不需润滑、耐久可靠。
根据特殊需要制成非标准联轴器，在超负荷工作时、半联轴器的卡瓣起作用，不会发生恶性事故，其结构标记为M、标准的半联轴器结构为K型，在表示中可不再标记。
| 规格 | 主要尺寸 | 螺钉数目 Md×L |
轴孔直径 | 轴孔长度 | 许用转矩 | 许用转速 | 转动惯量 | 重量 | |||
| D | D1 | S | d dz | L | L1 | Tn | [n] | kg.m2 | kg | ||
| Y J1 | Z1 | N.M | r/min | ||||||||
| LA1 | 60 | 20 | 4 | 12-M4×10 | 6-11 | 16-25 | - | 10 | 5000 | 0.0004 | 0.35 |
| LA2 | 100 | 36 | 8 | 12-M6×20 | 8-19 | 14-42 | 35 | 20 | 5000 | 0.005 | 1.33 |
| LA3 | 135 | 48 | 12 | 12-M8×25 | 18-28 | 30-62 | 35-50 | 80 | 4000 | 0.022 | 3.4 |
| LA4 | 180 | 64 | 18 | 12-M10×30 | 25-38 | 44-82 | 50-65 | 160 | 3150 | 0.071 | 7.4 |
| LA5 | 210 | 80 | 18 | 16-M10×40 | 32-50 | 60-112 | 65-90 | 315 | 2800 | 0.154 | 13.4 |
| LA6 | 265 | 100 | 24 | 16-M12×40 | 40-56 | 84-112 | 90 | 630 | 2500 | 0.46 | 22.6 |
| LA7 | 310 | 120 | 28 | 16-M16×50 | 48-75 | 84-142 | 90-120 | 1250 | 2000 | 1.86 | 34.8 |
| LA8 | 400 | 150 | 38 | 16-M20×60 | 60-95 | 107-172 | 120-145 | 2500 | 1600 | 3.57 | 74.3 |
| LA9 | 450 | 190 | 42 | 20-M20×70 | 80-125 | 132-212 | 145-180 | 500 | 1250 | 6.47 | 111 |
| LA10 | 550 | 230 | 52 | 24-M24×80 | 100-150 | 167-252 | 180-220 | 10000 | 1000 | 17.55 | 191 |
| LA11 | 700 | 280 | 70 | 32-M30×90 | 130-180 | 202-302 | 220-270 | 20000 | 800 | 54.1 | 373 |
