产品描述：LAK型鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主,从动端半联轴器联接以传递转矩,结构简单,零件数量少,装拆方便,易于维护,具有良好的减振缓冲和较大的轴线偏移补偿性能.
15231779603

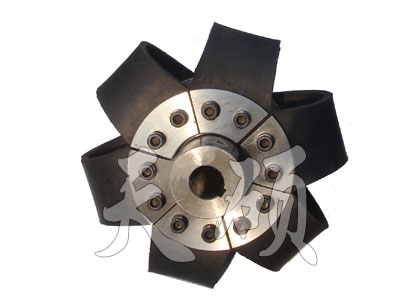

LAK型鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩，结构简单，零件数量少，装拆方便，易于维护，具有良好的减振缓冲和较大的轴线偏移补偿性能，运动及变形所产生热量通过旋转可自动散发，鞍形块弹性元件全系列只有四种规格，通用互换性好，有利于降低成本?？捎τ糜诳笊健⒁苯?、船舶、纺织等行业中。
LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有一定的径向、轴向、角向补偿和减震性能?；肪澄露任?ndash;20~+80℃，传递公称转矩为63~50000N·m。

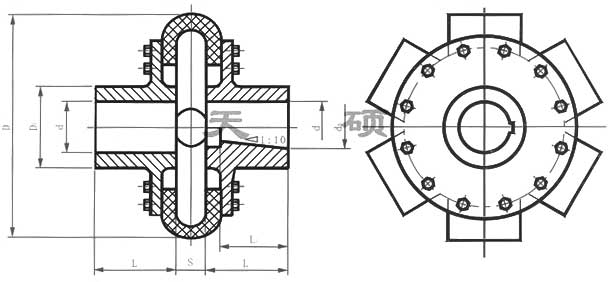

| 型号 | 公称转矩 Tn N.m |
许用转速 [n] r/min |
许用轴孔 | 轴孔长度 | D | D1 | S | 重量 kg |
转动惯量 kg·m2 |
| d，dz | Y J1，Z1 | ||||||||
| L L1， | |||||||||
| LAK1 | 63 | 5000 | 20-32 | 38-82 | 155 | 50 | 10 | 3.4 | 0.005 |
| LAK2 | 100 | 5000 | 25-38 | 44-82 | 165 | 60 | 10 | 4.8 | 0.007 |
| LAK3 | 160 | 4500 | 28-45 | 44-112 | 185 | 75 | 10 | 8.73 | 0.017 |
| LAK4 | 250 | 4500 | 30-48 | 60-112 | 185 | 75 | 10 | 8.86 | 0.018 |
| LAK5 | 500 | 3800 | 40-65 | 84-142 | 235 | 95 | 15 | 14.4 | 0.039 |
| LAK6 | 630 | 3700 | 40-71 | 84-142 | 240 | 100 | 15 | 16.1 | 0.043 |
| LAK7 | 1000 | 3000 | 45-75 | 84-142 | 295 | 120 | 15 | 29 | 0.147 |
| LAK8 | 1600 | 2800 | 50-80 | 84-172 | 340 | 130 | 15 | 38.5 | 0.28 |
| LAK9 | 2500 | 2300 | 50-90 | 84-172 | 385 | 145 | 25 | 53 | 0.42 |
| LAK10 | 4000 | 1900 | 55-100 | 84-212 | 460 | 160 | 25 | 76.6 | 1.03 |
| LAK11 | 6300 | 1700 | 60-110 | 107-212 | 530 | 180 | 25 | 128 | 2.38 |
| LAK12 | 7100 | 1600 | 65-120 | 107-212 | 575 | 190 | 25 | 144 | 3.32 |
| LAK13 | 10000 | 1500 | 75-140 | 107-252 | 630 | 225 | 25 | 198 | 5.45 |
| LAK14 | 14000 | 1350 | 85-150 | 132-252 | 665 | 250 | 30 | 242 | 5.66 |
| LAK15 | 20000 | 1200 | 100-180 | 167-302 | 740 | 280 | 30 | 330 | 10.3 |
| LAK16 | 31500 | 1000 | 110-190 | 167-352 | 880 | 305 | 30 | 475 | 23.5 |
| LAK17 | 50000 | 900 | 120-220 | 167-352 | 1040 | 345 | 30 | 701 | 50.2 |
