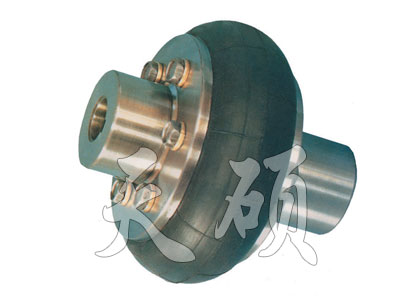

UL轮胎式联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度-20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、耐久可靠。
标准的半联轴器结构为K型，在表示中可不再标记。
橡胶元件（轮胎体）与金属压板硫化粘结在一起，装配时用螺栓直接与两半联轴器联结
柔性、阻尼大、补偿量大
结构简单、装配容易，要换轮胎体时无需轴向移动联轴节
缺点：随扭转角的增加，在主从动轴上会产生相当大的轴向力

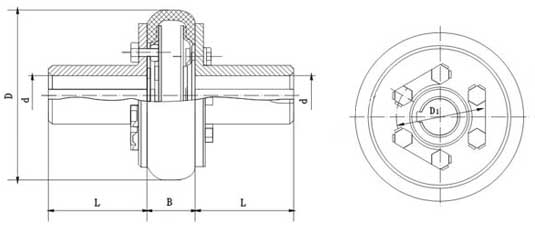

UL型轮胎式联轴器基本性能参数和主要尺寸 （GB5844-2002）
| 型号 | 公称转矩 Tn N·m |
瞬时*大转矩 N·m |
许用转速 n r/min |
轴孔直径 d（H7） |
轴孔长度 L |
D |
B |
D1 | 质量 m kg |
转动惯量 I kg·m2 |
|
| J、J1型 | Y型 | ||||||||||
| UL1 | 10 | 31.5 | 5000 | 11 | 22 | 25 | 80 | 20 | 42 | 0.7 | 0.0003 |
| 12，14 | 27 | 32 | |||||||||
| 16，18 | 30 | 42 | |||||||||
| UL2 | 25 | 80 | 5000 | 14 | 27 | 32 | 100 | 26 | 51 | 1.2 | 0.0008 |
| 16，18，19 | 30 | 42 | |||||||||
| 20，22 | 38 | 52 | |||||||||
| UL3 | 63 | 180 | 4300 | 18，19 | 30 | 42 | 120 | 32 | 62 | 1.8 | 0.0022 |
| 20，22，24 | 38 | 52 | |||||||||
| 25 | 44 | 62 | |||||||||
| UL4 | 100 | 315 | 4500 | 20，22，24 | 38 | 52 | 140 | 38 | 69 | 3 | 0.0044 |
| 25，28 | 44 | 62 | |||||||||
| 30 | 60 | 82 | |||||||||
| UL5 | 160 | 500 | 4000 | 24 | 38 | 52 | 160 | 45 | 80 | 4.6 | 0.0084 |
| 25，28 | 44 | 62 | |||||||||
| 30，32，35 | 60 | 82 | |||||||||
| UL6 | 250 |
710 |
3600 | 28 | 44 | 62 | 180 | 50 | 90 | 7.1 | 0.0164 |
| 30，32 | 60 | 82 | |||||||||
| 35，38 | 84 | 112 | |||||||||
| UL7 | 315 | 900 | 3200 | 32，35，38 | 60 | 82 | 200 | 56 | 104 |
10.9 |
0.029 |
| 40，42，45，48 | 84 | 112 | |||||||||
| UL8 | 400 | 1250 | 3000 | 38 | 60 | 82 | 220 | 63 | 110 | 12 | 0.0448 |
| 40，42，45，48，50 | 84 | 112 | |||||||||
| UL9 | 630 | 1800 | 2800 | 42，45，48，50，55，56 | 84 | 112 | 250 | 71 | 130 | 20 | 0.0898 |
| 60 | 107 | 142 | |||||||||
| UL10 | 800 | 2240 | 2400 | 45＇，48＇，50，55，56 | 84 | 112 | 280 | 80 | 148 | 30.6 | 0.1596 |
| 60，63，65，70 | 107 | 142 | |||||||||
| UL11 | 1000 | 2500 | 2100 | 50＇，55＇，56＇ | 84 | 112 | 320 | 90 | 165 | 39 | 0.2792 |
| 60，63，65，70，71，75 | 107 | 142 | |||||||||
| UL12 | 1600 | 4000 | 2000 | 55＇，56＇ | 84 | 112 | 360 | 100 | 188 | 59 | 0.5356 |
| 60＇，63＇，65＇，70，71，75 | 107 | 142 | |||||||||
| 80，85 | 132 | 112 | |||||||||
| UL13 | 2500 | 6300 | 1800 | 63＇，65＇，70＇，71＇，75＇ | 107 | 142 | 400 | 110 | 210 | 81 | 0.896 |
| 80，85，90，95 | 132 | 172 | |||||||||
| UL14 | 4000 | 10000 | 1600 | 75＇ | 107 | 142 | 480 | 130 | 254 | 145 | 2.2616 |
| 80＇，85＇，90＇，95＇ | 132 | 172 | |||||||||
| 100，110 | 167 | 142 | |||||||||
| UL15 | 6300 | 14000 | 1200 | 85＇，90＇，95＇ | 132 | 172 | 560 | 150 | 300 | 222 | 4.6456 |
| 100＇，110＇，120＇，125＇ | 167 | 212 | |||||||||
| UL16 | 10000 | 20000 | 1000 | 100＇，110＇，120＇，125＇ | 630 | 180 | 335 | 302 | 8.0924 | ||
| 130，140 | 202 | 252 | |||||||||
| UL17 | 16000 | 31500 | 900 | 120＇，125＇ | 167 | 212 | 750 | 210 | 405 | 561 | 20.018 |
| 130＇，140＇，150＇ | 202 | 250 | |||||||||
| 160＇ | 242 | 302 | |||||||||
| UL18 | 25000 | 59000 | 800 | 140＇，150＇ | 202 | 252 | 900 | 250 | 490 | 818 | 43.053 |
| 160＇，170＇，180＇ | 242 | 302 | |||||||||
注：轴孔直径有＇号的为结构允许制成J型轴孔（按GB/T3852）
