帶制動輪梅花聯軸器· 產品描述The product description

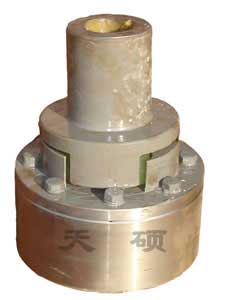

帶制動輪梅花形彈性聯軸器

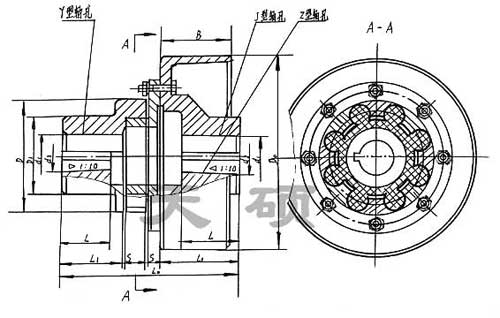

LMZ-Ⅱ(MLL-Ⅱ)型帶制動輪梅花聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。具有補償兩軸相對偏移、減振、緩沖、徑向尺寸小、結構簡單、不用潤滑、承載能力較高、維護方便等特點，但更換彈性元件時兩半聯軸器需沿軸向移動。適用于聯接兩同軸線、起動頻繁、正反轉變化、中低速、中小功率傳動軸系、要求工作可靠性高的工作部位，不適用于重載及軸向尺寸受限制、更換彈性元件后兩軸線對中困難的部位。
　　標準修訂后，梅花形彈性元件的材料有聚氨脂和鑄形尼龍兩種。根據不同工況條件選用不同材料，如風機、水泵、輕工、紡織等工作平穩、載荷變化不大時，可選用聚氨脂。兩種材料的價格相差較大。
　　梅花形彈性聯軸器具有以下特點：梅花形彈性聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合，梅花形彈性聯軸器工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。梅花形彈性聯軸器具有較大的軸向、徑向和角向補償能力，梅花形彈性聯軸器高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠，聯軸器無需潤滑，維護工作量少，可連續長期運行。
　　梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
　　梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1.d2.dz	軸孔長度mm			I10 max	D0	B	D	D1	S	彈性型號	質量 kg
				Y型 L	J　Z
					L	L1
MLL4 -1160	250	4750	25.28	62	44	62	190.5	160	70	105	65	3.5	2.56	10
			30.32.35.38	82	60	82	210.5
			40.42	112	84	112	265.5
MLL4 -1200	250	3800	25.28	62	44	82	215.5	200	85	105	65	3.5	5.6	14
			30.32.35.38	82	60	82	235.5
			40.42	112	84	112	265.5
MLL5 -1200	400	3800	30.32.35.38	82	60	82	242	200	85	125	75	4	6.6	16.5
			40.42.45.48	112	84	112	272
MLL6 -1200	630	3800	35.38	82	60	82	249	200	85	145	85	4.5	8.12	20.3
			404245.48.50.55	112			279
					84	112
MLL6 -1200	630	3050	35.38	82	60	82	279	250	105	145	85	4.5	16	25.6
			40.42.45.48.50.55	112	84	112	309
MLL7 -1250	1120	3050	40.48.50.55	112	84	112	312	250	105	170	100	5.5	19.6	31.4
			60.63.65	142	107	142	372
MLL7 -1315	1120	2400	45.48.50.55	112	84	112	312	315	135	170	100	5.5	38.3	38.2
			60.63.65	142	107	142	372
MLL8 -1315	1800	2400	50.55	112	84	112	351	315	135	200	120	6.5	55.0	55.5
			60.63.65.70.71.75	142	107	142	416
MLL8 -1400	1800	1900	50.55	112	84	112	351	400	170	200	120	6.5	120.5	75.3
			60.63.65.70.71.75	142	107	142	416
MLL9 -1400	2800	1900	60.63.65.70.71.75	142	107	142	421	400	170	230	150	7.5	147.5	92.9
			80.85.90.95	172	132	172	451
MLL9 -1500	2800	1500	60.63.65.70.71.75	142	107	142	275	500	210	230	150	7.5	345	138
			80.85.90.95	172	132	172	505
MLL10 -1500	4500	1500	70.71.75	142	107	142	490	500	210	260	180	7.5	450	180
			80.82.90.95	172	132	172	520
			100.110	212	167	212	560
MLL11 -1630	6300	1200	80.85.90.95	172	132	172	580	630	265	300	200	8.5	992	250
			100.110.120	212	167	212	620
MLL12 -1710	11200	1050	90.95	172	132	172	630	710	300	360	225	9	1462	290
			100.110.120.125.130	212	167	212	670
MLL13 -1800	12500	950	100.110.120.125	212	167	212	710	800	340	400	250	9	2048	320
			130.140	252	202	252	750
