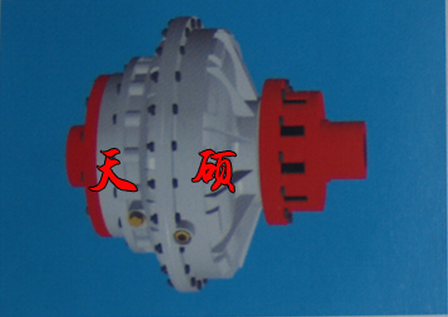

供应分体装拆式限矩型液力偶合器

产品描述：　液力偶合器主要部件有：泵轮、涡轮、转动外壳、、输入轴、输出轴及勺管。通常，转动外壳与泵轮是在外缘用法兰用螺栓联接。液力偶合器(fluid coupling)以液体油作为工作介质通过泵

全国热线

15231779603

供应分体装拆式限矩型液力偶合器· 产品描述The product description

　液力偶合器主要部件有：泵轮、涡轮、转动外壳、、输入轴、输出轴及勺管。通常，转动外壳与泵轮是在外缘用法兰用螺栓联接。 液力偶合器(fluid coupling)以液体油作为工作介质通过泵轮将液体的动能转变为机械能连接电动机与工作机械实现动力的传递。它具有空载启动电机，平稳无级变速等特点，用于电站给水泵的转速调节，可简化锅炉给水调节系统，减少高压阀门数量，由于可通过调速改变给水量和压力来适应机组的起停和负荷变化，调节特性好，调节阀前后压降小，管路损失小，不易损坏，使给水系统故障减少，当给水泵发生卡涩、咬死等情况时，对泵和电机都可起到保护作用。故现代电站中，机组锅炉给水泵普遍采用了带液力偶会器的调速给水泵。

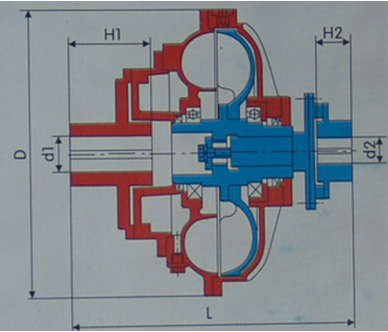

型号	Lmin	D	输入端		输出端		充油量		重量 (不包括油) (Kg)	*高转速 (r/min)	过载系数
型号	Lmin	D	d1max	H1max	d2max	H2max	max	min	重量 (不包括油) (Kg)	*高转速 (r/min)	过载系数
YOX_ⅡA400	556	Φ480	Φ70	140	Φ70	140	9.3	4.65	94	1500	2～2.5
YOX_ⅡA450	580	Φ530	Φ75	140	Φ75	140	13	6.5	105	1500	2～2.5
YOX_ⅡA500	664	Φ590	Φ90	170	Φ90	170	19.2	9.6	130	1500	2～2.5
YOX_ⅡA560	736	Φ650	Φ100	210	Φ100	210	27	13.5	175	1500	2～2.5
YOX_ⅡA600	790	Φ695	Φ100	210	Φ110	210	36	18	225	1500	2～2.5
YOX_ⅡA650	829	Φ740	Φ125	225	Φ130	210	46	23	348	1500	2～2.5
YOX_ⅡA750	940	Φ842	Φ140	250	Φ150	250	68	34	438	1500	2～2.5
YOX_ⅡA875	1040	Φ978	Φ150	250	Φ150	250	111	55.5	595	1500	2～2.5
YOX_ⅡA1000	1140	Φ1125	Φ150	250	Φ150	250	144	72	797	750	2～2.5
YOX_ⅡA1150	1300	Φ1295	Φ170	350	Φ170	350	220	110	970	750	2～2.5

结构特点：
●这种偶合器的结构与德国福依特公司的TVN型大体相同。其结构特点是在输入端设置刚性联轴节，输出端设置弹性联轴器。相当于外轮驱动制动轮式偶合器将制动轮去掉的样子。
●分体装拆式偶合器的*大优点是安装和拆卸方便，可以将偶合器本体与输入端、输出端半联轴节解体，然后用加热法将两端联轴节分别装到电机轴和减速机轴上，*后再将偶合器本体装到输入端的刚性联轴节上，通过弹性体与输出端联轴器结合，这样便简化了安装与拆卸工作，确保偶合器在装拆时不被损坏。

选型注意事项：
●分体装拆式偶合器因为在输出端设置了弹性联轴器，所以轴向长度增加，不能用YOX型的联接尺寸，但可以用YOXⅡZ型的联接尺寸。
安装与拆卸步骤及注意事项：
●将偶合器上的输入端刚性联轴节从偶合器本体上拆下；
●将偶合器上的输出端联轴节从偶合器本体上拆下；
●将输入端刚性联轴节用加热法装到电机轴上；
●将输出端半联轴节用热加法装到减速机轴上；
●将偶合器本体安装在已装到电机轴上的刚性联轴节上，注意要定位准确；
●移动电机带着偶合器通过弹性体与输出端半联轴节接合；
●将电动机与减速器人找正；
●拆卸时按以上步骤反过来即可；

注意事项：
●第1.安装偶合器本体时，一定要找正，要对称紧固螺栓，防止将偶合器装偏；
●第2.电机与减速器的安装位置要找正，保证两机的回转中心同心；
●第3.装拆偶合器时不要损坏螺孔中的钢丝螺套。
