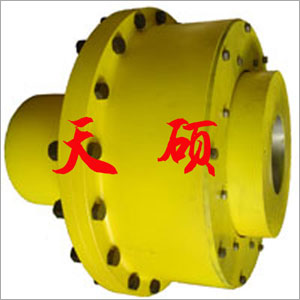

TLW系列W型胶块联轴器
胶块联轴器产品型号说明

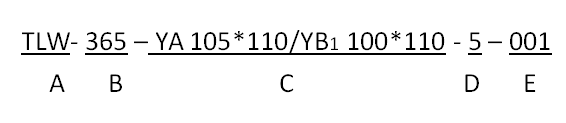

联轴器的编号由五段组成，例如:
A段：表示联轴器特征，由字母组成
B段：表示联轴器的*大外径
C段：表示主、从动机轴端配合轴径和长度，各字母含义如下表
|
字母 |
含义(GB3852) |
字母 |
含义(GB3852) |
|
Y J J1 Z Z1 |
Y型-长圆柱形轴孔 J型-有沉孔的短圆柱形轴孔 J1型-无沉孔的短圆柱形轴孔 Z型-有沉孔的圆锥形轴孔 Z1型-无沉孔的圆锥形轴孔 |
A B B1 C D |
A型-平键单键槽 B型-120o布置平键双键槽 B1型-180o布置平键双键槽 C型-圆锥形轴孔平键单键槽 D型-圆柱形轴孔普通切向键键槽 |
D段：表示主从动机轴端间距离
E 段：表示该联轴器设计号（或用户机组号）
TLW系列W型胶块联轴器结构特点
W型胶块联轴器广泛应用与内燃机机组、变频机组、同步电机机组、往复机机组、活塞式压缩机机组。其主要特点有传递扭矩能力大，吸收不对中能力强，可消除机组由于不对中引起的振动、冲击，无需润滑，拆装方便，能够应用与恶劣环境中(如潮湿、砂砾、高温)，可提高使用机组寿命，便于检修。

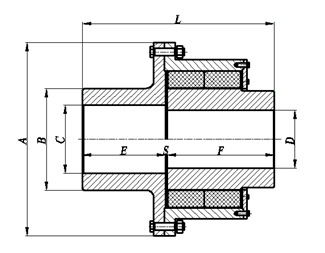

W型胶块联轴器的基本参数和主要尺寸
|
型号 |
公称扭矩(Nm) |
许用转速(rpm) |
A (mm) |
B (mm) |
C/D (mm) |
E/F (mm) |
S (mm) |
L (mm) |
重量(Kg) |
转动惯量(kg.) |
|
TLW265 |
900 |
4300 |
265 |
120 |
80 |
80 |
4 |
164 |
26 |
17.6 |
|
TLW305 |
1700 |
3700 |
305 |
142 |
95 |
95 |
4 |
194 |
45 |
35.6 |
|
TLW365 |
3200 |
3200 |
365 |
170 |
115 |
120 |
4 |
244 |
76 |
85.2 |
|
TLW435 |
4500 |
2700 |
435 |
195 |
130 |
135 |
6 |
276 |
117 |
166.5 |
|
TLW455 |
7600 |
2600 |
455 |
217 |
145 |
150 |
6 |
306 |
135 |
226.3 |
|
TLW535 |
11000 |
2300 |
535 |
262 |
175 |
180 |
6 |
366 |
230 |
558.2 |
|
型号 |
公称扭矩(Nm) |
许用转速(rpm) |
A (mm) |
B (mm) |
C/D (mm) |
E/F (mm) |
S (mm) |
L (mm) |
重量(Kg) |
转动惯量(kg.) |
|
TLW575 |
17000 |
2000 |
575 |
307 |
205 |
210 |
8 |
428 |
303 |
865.2 |
|
TLW645 |
26000 |
1850 |
645 |
330 |
220 |
230 |
8 |
468 |
450 |
1564.2 |
|
TLW695 |
36000 |
1750 |
695 |
350 |
235 |
245 |
8 |
498 |
565 |
2213.5 |
|
TLW755 |
48000 |
1600 |
755 |
397 |
265 |
275 |
10 |
560 |
715 |
3282.2 |
|
TLW805 |
61000 |
1500 |
805 |
427 |
285 |
285 |
10 |
580 |
892 |
4572.1 |
|
TLW895 |
88000 |
1350 |
895 |
517 |
345 |
345 |
10 |
700 |
1233 |
7944.1 |
|
TLW985 |
115000 |
1200 |
985 |
562 |
375 |
375 |
12 |
772 |
1783 |
13826.3 |
|
TLW1065 |
185000 |
1100 |
1065 |
607 |
405 |
425 |
12 |
862 |
2479 |
22401 |
|
TLW1155 |
260000 |
1000 |
1155 |
667 |
445 |
455 |
12 |
922 |
3182 |
33120 |

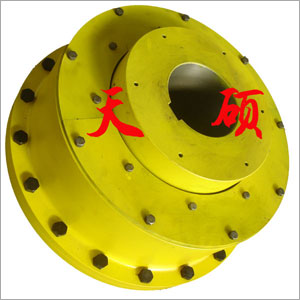

TLC系列C型胶块联轴器
C型胶块联轴器具有W型胶块联轴器相同的结构和特性：广泛应用与内燃机机组、变频机组、同步电机机组、往复机机组、活塞式压缩机机组。其主要特点有传递扭矩能力大，吸收不对中能力强，可消除机组由于不对中引起的振动、冲击，无需润滑，拆装方便，能够应用与恶劣环境中(如潮湿、砂砾、高温)，可提高使用机组寿命，便于检修。另外C型胶块具有更大弹性。
C型胶块联轴器的基本参数和主要尺寸
见W型胶块联轴器的基本参数和主要尺寸。

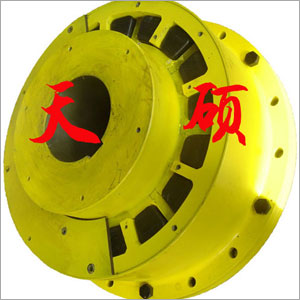

C型胶块和W型胶块的结构对比
左侧为C型胶块、右侧为W型胶块
