JSP型带制动盘型联轴器

产品描述：JSP型带制动盘型联轴器是一种结构*的金属弹性联轴器.它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内,来实现原动机与工作机的联接,由于簧片的特殊性能

在线咨询

全国热线

15231779603

JSP型带制动盘型联轴器· 产品描述The product description

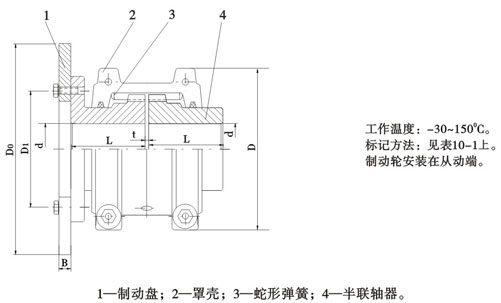

JSP型带制动盘型联轴器

型号	制动转矩 T_n	许用转速 n_p	制动轮		轴孔直径 d	轴孔长度		D	D₁	间隙 t	重量	润滑油
	制动转矩 T_n	许用转速 n_p	直径D₀	宽度B	轴孔直径 d	L	L₁	D	D₁	间隙 t	重量	润滑油
	/N·m	/r·min^-1	/mm								/kg
JSP1	200	3800	315	30	20、22、24、25、28、30、32、35、38、40、42、45、48、50	63	88	150	125	3	9.579	0.086
JSP2	315	3200			25、28、30、32、35、38、40、42、45、48、50、55、56、60、63	76		162	133		12.349	0.1135
JSP3	630	2800			30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、85	88		193	152		19.794	0.1725
JSP4	1000	2700	400		35、38、40、42、45、48、50、55、56、60、63、65、70、71、75、82、85	98		212	179		28.42	0.254
JSP5	1800	2400	400		40、42、45、48、50、55、56、60、63、65、70、71、75、80、85、90、95、100	120	119	250	216	6	47.76	0.427
JSP6	2800	2200	450		50、55、56、60、63、65、70、71、75、80、85、90、95、100、110	127	146	270	241		64.922	0.5085
JSP7	4500	2000	500		60、63、65、7、71、75、80、85、90、95、100、110、120、125	150	149	308	276		91.35	0.729
JSP8	6300	1800	560		70、71、75、80、85、90、95、100、110、120、125、130、140、150	162	152	346	295		131.66	0.908
JSP9	9000	1600	630		80、85、90、95、100、110、120、125、130、140、150、160、170、180、	184	158	384	330		184.798	1.135
JSP10	12500	1500	800		90、95、100、110、120、125、130、140、150、160、170、180、190、200	182	193	453	368		253.332	1.9068
JSP11	16000	1300	900		100、110、120、125、130、140、150、160、170、180、190、200、220	198	198	500	400		336.414	2.8148

JSP型带制动盘型联轴器是一种结构*的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的特殊性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；簧片所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受更大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行安全可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。蛇形弹簧联轴器是当今国际机械领域**的轴联接传动部件，也是一种非常通用的轴联接传动部件，它广泛应用于各种机械及设备的轴传动，凡是有马达与轴相连、马达与减速箱相弱或轴与轴相联的地方都可应用。我国许多大型企业引进的成套进口设备的轴连接都采用它作为传动部件，如：江苏省仪征化纤公司和其它省市许多规模大小不同的化纤厂，每年都要花大量的外汇向日本购进备件以满足每年设备检修的需要。目前，我国的轴联接部件仍处于三、四十年代的落后水平，主要还是以法兰盘联接作为轴传动部件，蛇形弹簧联轴器具有许多法兰盘轴联接无法比拟的优点，如：传动精度高、吸振、噪音小、运转平衡、安装便捷，对被联接的两轴轴线平行度、同心度、方向误差、偏角误差等要求不高，蛇形弹簧能根据载荷变化自动调节其刚性大小。
1）、补偿性能好。由于外齿轴套为鼓形齿，联轴器工作时可避免内外齿棱角接触，允许两轴轴线角位移±1.5º，当角位移在2～3º时也能可靠的工作。一般推荐允许角位移1º30ˊ～2º30ˊ；
2）、能承受重载及冲击载荷，在相同角位移情况下比直齿联轴器承载能力提高15～20%；
3）、效率高，可达0.99；
4）、密封性好，使用可靠，装卸、维护方便；
JSP型带制动盘型联轴器与直齿式联轴器相比，外形尺寸小，承载能力大，在高速运转时工作可靠。应用范围：适用于冶炼、轧钢、重型机械、汽轮机、石油化工业、船舶等各行业。
