您的位置: 首页>>产品展示>>蛇形弹簧联轴器

JSA型安全型联轴器

产品描述：JSA型安全型联轴器是一种结构*的金属弹性联轴器.它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内,来实现原动机与工作机的联接,由于簧片的特殊性能

在线咨询

全国热线

15231779603

JSA型安全型联轴器· 产品描述The product description

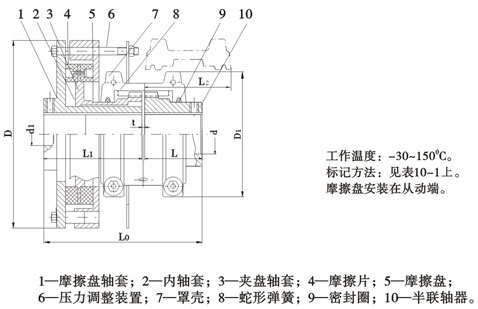

JSA型安全型联轴器

型号	公称转矩 T_n	许用转速 n_p	周孔直径		轴孔长度		总长 L_n	*大外径 D	D₁	L₂	间隙 t	重量	润滑油
	公称转矩 T_n	许用转速 n_p	轴套 d_lmas	半联轴器 d	轴套 L₁	半联轴器 L	总长 L_n	*大外径 D	D₁	L₂	间隙 t	重量	润滑油
	/N.m	/r.min^-3	/mm									/kg
JSA1	4~35.5	3600	25	20、22、24、25、28	79	48	130	178	102	48	3	6.174	0.027
JSA2	12.5~100		32	25、28、30、32、35		48	130	202	111	50		8.172	0.04
JSA3	20~60		35	25、28、30、32、35、38、40		51	133	232	117	63		11.532	0.054
JSA4	31.5~250		42	30、32、35、38、40、42、45、48	87	60	150	270	138			16.435	0.068
JSA5	56~450		45	35、38、40、42、45、48、50	97	63	163	301	151	76		21.974	0.086
JSA6	80~630		56	40、42、45、48、50、55、56、60、63	104	76	183	324	162	83		28.239	0.1135
JSA7	140~1250	2800	65	45、48、50、55、56、60、63、65、70、71、75	114	89	206	362	194	92		41.042	0.172
JSA8	250~2000	2500	75	50、55、56、60、63、65、70、71、75、80、85	129	99	231	414	213	109		62.652	0.254
JSA9	450~3550	2100	90	70、71、75、80、85、90、95、100	144	121	270	491	251	147	5	100.788	0.426
JSA10	630~5600	1850	100	80、85、90、95、100、110	156	127	288	543	270	152	5	128.028	0.499
JSA11	1000~8000	1750	110	90、95、100、110、120、125	185	149	340	590	308	178	6	182.962	0.726
JSA12	1400~11200	1450	130	100、110、120、125、130、140、150	193	162	361	684	346	185		260.142	0.908
JSA13	2000~16000	1300	160	120、125、130、140、150、160、170、180	199	184	389	767	384	213		375.912	1.135
JSA14	2800~22400	1100	170	130、140、150、160、170、180、190、200	245	183	434	864	453	254		502.124	1.907
JSA15	4000~31500	950	200	160、170、180、190、200、220	250	198	454	989	501	254		652.398	2.815
JSA16	5600~45000	870	240	180、190、200、220、240、250	268	216	490	1066	566	267		869.864	3.495
JSA17	7100~63000	760	280	200、220、240、250、260、280	292	239	537	1161	630	267		1162.24	3.768
JSA18	10000~80000	720	300	240、250、260、280、300	297	259	562	1264	673	279		1426.922	4.404
JSA19	14000~100000	670	320	250、260、280、300、320	315	279	600	1377	757	279		1806.92	5.629

注：1、重量按无孔计算。2、其他见表10-1注中的2、3 。
表 10-10-2 联轴器主要零件材料

序号	零件名称	材料	序号	零件名称	材料
1	半联轴器	45、40Cr	6	蛇形弹簧	65Mn、60SiMn、50CrVA
2	联接凸缘	ZG 270-500	7	螺栓	8.8级
3	中间轴	50Cr	8	螺母	8级
4	制动轮	ZG 310-570	9	内轴套	ZCu5PbZn5
5	罩壳	铸铝、15Mn

　　JSA型安全型联轴器是一种结构*的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的特殊性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；簧片所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受更大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行安全可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。
