JSB型轴向安装联轴器

产品描述：JSB型蛇形弹簧联轴器是一种结构*的金属弹性联轴器.它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内,来实现原动机与工作机的联接,由于簧片的特殊性能

在线咨询

全国热线

15231779603

JSB型轴向安装联轴器· 产品描述The product description

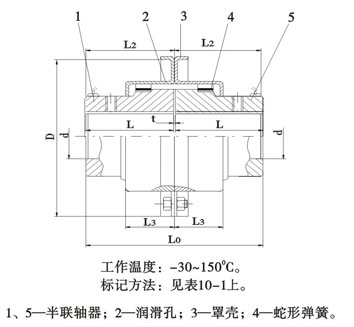

JSB型轴向安装联轴器

型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d	轴孔长度 L	总长 L_o	L₂	L₃	D	间隙 l	重量	润滑油
型号	/N·m	/r·min^-1	/mm							/kg	/kg
JSB1	45	6000	18、19、20、22、24、25、28	47	97	48	24	112	3	1.95	0.0272
JSB2	140		22、24、25、28、30、32、35	47	97	48	25	122		2.59	0.048
JSB3	224		25、28、30、32、35、38、40、42	50	103	51	26	130		3.36	0.0544
JSB4	400		32、35、38、40、42、45、48、50	30	123	61	31	149		5.45	0.068
JSB5	630		40、42、45、48、50、55、56	63	129	64	32	163		7.26	0.0862
JSB6	900	5500	48、50、55、56、60、63、65	76	155	67	34	174		10.44	0.113
JSB7	1800	4750	55、56、60、63、65、70、71、75、80	89	181	89	44	20		17.7	0.175
JSB8	3150	4000	65、70、71、75、80、85、90、95	98	199	96	47	233		25.42	0.254
JSB9	5600	3250	75、80、85、90、95、100、110	120	245	121	60	268	6	42.22	0.427
JSB10	8000	3000	80、85、90、95、100、110、120	127	259	124	63	287		54.48	0.508
JSB11	12500	2700	90、95、100、110、120、125、130、140	149	304	143	74	320		81.72	0.735
JSB12	18000	2400	110、120、125、130、140、150、160、170	162	330	146	75	379		122.58	0.908
JSB13	25000	2200	120、125、130、140、150、160、170、180、190、200	184	374	156	78	411		180.24	1.135
JSB14	35500	2000	140、150、160、170、180、190、200	183	372	204	107	476		230.18	1.952
JSB15	50000	1750	160、170、180、190、200、220、240	216	438	216	115	533		321.43	2.815
JSB16	63000	1600	180、190、200、220、240、250、260	216	438	226	120	584		448.55	3.496

　　JSB型蛇形弹簧联轴器是一种结构*的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的特殊性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；簧片所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受更大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行安全可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。蛇形弹簧联轴器是当今国际机械领域**的轴联接传动部件，也是一种非常通用的轴联接传动部件，它广泛应用于各种机械及设备的轴传动，凡是有马达与轴相连、马达与减速箱相弱或轴与轴相联的地方都可应用。我国许多大型企业引进的成套进口设备的轴连接都采用它作为传动部件，如：江苏省仪征化纤公司和其它省市许多规模大小不同的化纤厂，每年都要花大量的外汇向日本购进备件以满足每年设备检修的需要。目前，我国的轴联接部件仍处于三、四十年代的落后水平，主要还是以法兰盘联接作为轴传动部件，蛇形弹簧联轴器具有许多法兰盘轴联接无法比拟的优点，如：传动精度高、吸振、噪音小、运转平衡、安装便捷，对被联接的两轴轴线平行度、同心度、方向误差、偏角误差等要求不高，蛇形弹簧能根据载荷变化自动调节其刚性大小。
