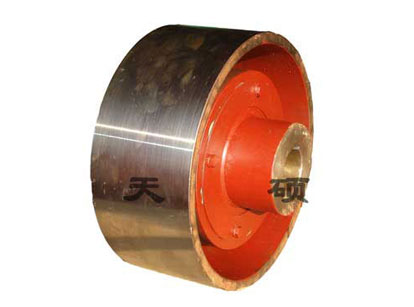

HLL型-带制动轮弹性柱销联轴器

产品描述：本联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动.工作温度为-20 ～+80℃;传递公称扭矩为40～20000N.m

在线咨询

全国热线

15231779603

HLL型-带制动轮弹性柱销联轴器· 产品描述The product description

HLL型-带制动轮弹性柱销联轴器

　　●本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
●弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。
●轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
●HLL型-带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两半联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。

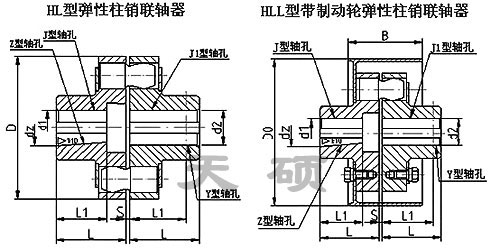

型号	公称扭矩N。m	许用转速rpm	轴孔直径mmd1，d2，dz	轴孔长度mm			D0	D	B	S	许用补偿			转动惯量kg.m 2	重量 kg
				Y型	J，J1，Z型						轴向	径向	角向
							mm
				L	L1	L

HLL1	315	5600	20,22,24	52	38	52	200	120	85	2.5	±1	0.15	≤0°30'	2.18	11
			25,28	62	44	62
			30,32,35	82	60	82
HLL2	630	5000	30,32,35,38	82	60	82	200	160	85	2.5	±1	0.15	≤0°30'	2.45	14
			40,42,45,48	112	84	112
HLL3	630	1900	30,32,35,38	82	60	82	315	160	132	2.5	±1	0.15	≤0°30'	13.08	25
			40,42,45,48	112	84	112
HLL4	1250	1900	40,42,45,48,50,55,56	112	84	112	315	195	132	3	±1.5	0.15	≤0°30'	16.6	40
			60,63	142	107	142
HLL5	1250	1400	40,42,45,48,50,55,56	112	84	112	400	195	168	3	±1.5	0.15	≤0°30'	49.2	59
			60,63	142	107	142
HLL6	2000	1400	50,55,56	112	84	112	400	220	168	3	±1.5	0.15	≤0°30'	57.6	69
			60,63,65,70,71,75	142	107	142
HLL7	2000	1120	50,55,56	112	84	112	500	220	210	3	±1.5	0.15	≤0°30'	127.4	91
			60,63,65,70,71,75	142	107	142
HLL8	3150	1400	60,63,65,70,71,75	142	107	142	400	280	168	4	±2	0.2	≤0°30'	161.7	88
			80,85	172	132	172
HLL9	3150	1120	60,63,65,70,71,75	142	102	142	500	280	210	4	±2	0.2	≤0°30'	129.2	113
			80，85	172	132	172
HLL10	6300	1120	70、71、75	142	102	142	500	320	265	4	±2	0.2	≤0°30'	156	156
			80，85，90，95	172	132	172
			100，110	212	167	212
HLL11	6300	960	70，71，75	142	102	142	630	320	265	4	±2	0.2	≤0°30'	314	187
			80，85，90，95	172	132	172
			100，110	212	167	212
HLL12	10000	960	80，85，90，95	172	132	172	630	360	298	5	±2	0.2	≤0°30'	328	326
			100，110，120，125	212	167	212
HLL13	16000	800	110，110，120，125	212	167	212	710	410	298	5	±2	0.2	≤0°30'	713	337
			130，140	252	202	252
HLL14	25000	800	110，120，125	212	167	212	710	480	298	6	±2.5	0.25	≤0°30'	849	458
			130，140，150	252	202	252
			160，170，180	302	242	302
HLL15	25000	710	110，120，125	212	167	212	800	480	335	6	±2.5	0.25	≤0°30'	1231	504
