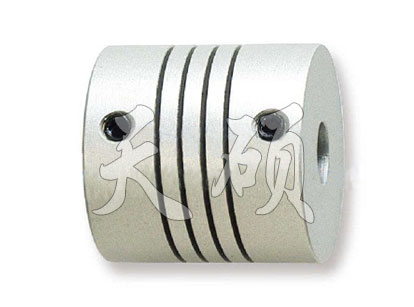

产品描述：TS5螺纹线联轴器于各种不同主机产品配套使用,周围的工作环境比较复杂,如温度,湿度,水,蒸汽,粉尘,砂子,油,酸,碱,腐蚀介质
15231779603
外型尺寸
| 型号 Model |
Φ d1Φd2 轴径 Bore |
ΦD | L | L1 | M | 拧紧力矩 Wrench Torque N·m |
| TS5-M15-□□□□ STS5-M15-□□□□ |
3 4 5 | 15.5 | 21 | 2.6 | M3 | 0.7 |
| TS5-15-□□□□ STS5-15-□□□□ |
3 4 5 | 15.5 | 23 | 3.1 | M3 | 0.7 |
| TS5-17-□□□□ STS5-17-□□□□ |
4 5 6 | 17.5 | 23 | 3.1 | M3 | 0.7 |
| TS5-19-□□□□ STS5-19-□□□□ |
5 6 6.3 5 8 | 19.5 | 24.5 | 3.1 | M4 | 1.5 |
| TS5-25-□□□□ STS5-25-□□□□ |
5 6 6.35 8 10 |
25.4 | 25.4 | 3.55 | M4 | 1.7 |
| TS5-28-□□□□ STS5-28-□□□□ |
6 8 10 12.7 |
28.6 | 28.6 | 3.60 | M5 | 1.7 |
| TS5-38-□□□□ STS5-38-□□□□ |
8 10 12 12.7 14 15 |
38.1 | 38.1 | 4.15 | M5 | 3.8 |
|
TS5-50-□□□□ |
12 12.7 14 15 16 18 19 |
50.8 | 50.8 | 5.25 | M6 | 4.0 |
技术参数
| 型号 Model |
额定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*大转速 Max.Rotational Frequency （rpm） |
惯性力矩 Moment of inertia kg·m2 |
静态扭矩刚性 Static Torsioral Stiffness N m/rad |
径向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
转向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS5-M15-□□□□ | 0.2 | 0.4 | 13000 | 3.0×10-7 | 35 | 0.12 | 2 | ±0.15 | 10 |
| TS5-15-□□□□ | 0.2 | 0.4 | 13000 | 3.2×10-7 | 36 | 0.12 | 2 | ±0.15 | 10 |
| TS5-17-□□□□ | 0.3 | 0.6 | 12000 | 6.1×10-7 | 65 | 0.12 | 2 | ±0.25 | 12 |
|
TS5-19-□□□□ |
0.4 | 0.8 | 10000 | 8.5×10-7 | 100 | 0.12 | 2 | ±0.25 | 14 |
| STS5-M15-□□□□ | 0.3 | 0.6 | 13000 | 8.7×10-7 | 70 | 0.12 | 2 | ±0.15 | 28 |
| STS5-M15-□□□□ | 0.3 | 0.6 | 13000 | 8.9×10-7 | 72 | 0.12 | 2 | ±0.15 | 30 |
| STS5-15-□□□□ | 0.4 | 0.8 | 12000 | 1.5×10-6 | 160 | 0.12 | 2 | ±0.25 | 34 |
| STS5-19-□□□□ | 0.9 | 1.8 | 10000 | 2.0×10-6 | 205 | 0.12 | 2 | ±0.25 | 40 |
| TS5-25-□□□□ | 1.2 | 2.4 | 10000 | 2.8×10-6 | 170 | 0.1 | 2.0 | ±0.15 | 28 |
| TS5-28-□□□□ | 1.6 | 3.2 | 8000 | 5.1×10-6 | 260 | 0.1 | 2.0 | ±0.15 | 44 |
| TS5-38-□□□□ | 4.2 | 8.4 | 8000 | 2.1×10-5 | 330 | 0.1 | 2.0 | ±0.15 | 78 |
| TS5-50-□□□□ | 9.0 | 18.0 | 6000 | 9.0×10-5 | 560 | 0.1 | 2.0 | ±0.15 | 130 |
| STS5-25-□□□□ | 2.2 | 4.4 | 10000 | 7.0×10-5 | 320 | 0.1 | 2.0 | ±0.15 | 76 |
| STS5-28-□□□□ | 3.1 | 6.2 | 8000 | 2.3×10-5 | 790 | 0.1 | 2.0 | ±0.15 | 120 |
| STS5-38-□□□□ | 7.5 | 15.0 | 8000 | 8.3×10-5 | 980 | 0.1 | 2.0 | ±0.15 | 214 |
| STS5-50-□□□□ | 14.0 | 28.0 | 6000 | 2.7×10-4 | 1450 | 0.1 | 2.0 | ±0.15 | 362 |
TS5螺纹线联轴器于各种不同主机产品配套使用，周围的工作环境比较复杂，如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介质、盐水、辐射等状况，是选择联轴器时须考虑的重要因素之一。对于高温、低温、有油、酸、碱介质的工作质量，不宜选用以一般橡胶为弹性元件材料的挠性联轴器，应选择金属弹性元件挠性联轴器，例如膜片联轴器、蛇形弹簧联轴器等。
