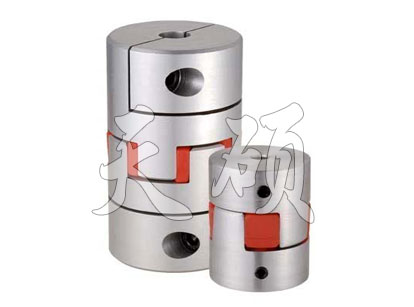

TS2C夹紧梅花联轴器

产品描述：TS2C夹紧梅花联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时

在线咨询

全国热线

15231779603

TS2C夹紧梅花联轴器· 产品描述The product description

TS2C夹紧梅花联轴器

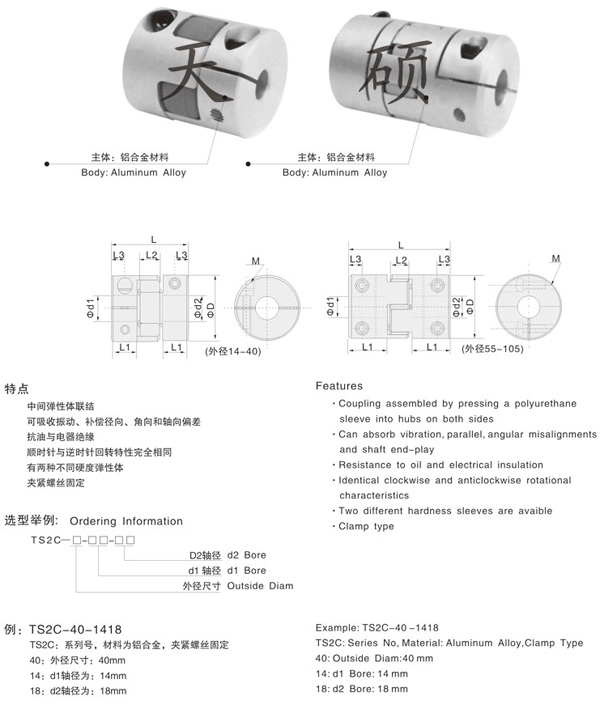

外型尺寸

型号 Model	Φ d1Φd2 轴径 Bore	ΦD	L	L1
型号 Model	Φ d1Φd2 轴径 Bore	ΦD	L	L1	L2	S	L3	M	拧紧力矩 Wrench Torque N·m
TS2C-14-□□□□	2 3 4 5 6 7	14	22	7	6	1.0	3.5	M2.5	1.0
TS2C-20-□□□□	4 5 6 6.35 8 10 11 12	20	30	10	8	1.0	5.0	M3	1.3
TS2C-25-□□□□	4 5 6 6.35 8 10 11 12	25	34	11	10	1.0	5.0	M4	1.5
TS2C-30-□□□□	8 9.525 10 12 14 16	30	35	11	10	1.5	5.0	M4	1.7
TS2C-40S-□□□□	14 16 18 19 20 22 24	40	55	19.5	12	2.0	10	M6	8
TS2C-40-□□□□	14 16 18 19 20 22 24	40	66	25	12	2.0	10	M6	8
TS2C-55-□□□□	14 16 19 24 25 28	55	78	30	14	2.0	10.5	M6	8
TS2C-65-□□□□	19 20 24 28 30 35 38	65	90	35	15	2.5	11.5	M8	15
TS2C-80-□□□□	24 28 30 35 38 40 45	80	114	45	18	3.0	15.5	M8	15
TS2C-95-□□□□	30 35 38 40 45 50 55	95	126	50	20	3.0	18.0	M10	25
TS2C-105-□□□□	35 40 45 50 55 60	105	140	56	21	3.5	21.0	M12	35

技术参数

型号 Model	额定扭矩 Rated Torque （N·m）	*大扭矩 Max.Torque （N·m）	*高转速 Max.Rotational Frequency （rpm）	惯性力矩 Moment of inertia kg·m2	静态扭矩刚性 Static Torsioral Stiffness N m/rad	径向偏差 Enors of Eccentricity mm	角度偏差 Enors of Angularity	轴向偏差 Enors of Shaft End-slay mm	重量 Mass g
TS2C-14-□□□□	1.1	2.2	19000	5.9×10^-4	46	0.02	1.0	+0.6 0	26
TS2C-20-□□□□	2.8	5.6	17000	6.7×10^-4	55	0.02	1.0	+0.6 0	37
TS2C-25-□□□□	6.0	12.0	16000	7.6×10^-4	63	0.02	1.0	+0.6 0	42
TS2C-30-□□□□	6.5	13.0	12000	8.5×10^-4	72	0.02	1.0	+0.6 0	46
TS2C-40S-□□□□	32	64	10000	9.4×10^-4	500	0.02	1.0	+0.8 0	140
TS2C-40-□□□□	32	64	10000	1.1×10^-3	550	0.02	1.0	+0.8 0	148
TS2C-55-□□□□	46	92	8000	4.4×10^-3	1500	0.02	1.0	+0.8 0	350
TS2C-65-□□□□	109	218	6000	9.0×10^-3	2800	0.02	1.0	+0.8 0	572
TS2C-80-□□□□	135	270	4600	1.8×10^-2	3500	0.02	1.0	+1.0 0	950
TS2C-95-□□□□	260	520	3800	2.0×10^-2	4600	0.02	1.0	+1.0 0	1800
TS2C-105-□□□□	430	860	3400	3.2×10^-2	5800	0.02	1.0	+1.0 0	2400

　　TS2C夹紧梅花联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
TS2C夹紧梅花联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度 -35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：
（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
