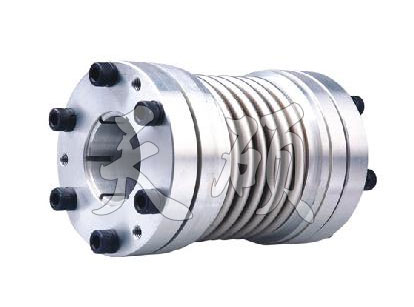

产品描述：TS1L锁紧式波纹管联轴器由两个毂和一个薄壁金属管组成,它们用或焊接或粘结的方式连接在一起.尽管很多其它的材料可用,但不锈钢和镍还是*常用的金属管材料
15231779603
| 型号 Model |
d1 d2 轴径 Bore |
D | L | M | |||||
| 额定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
偏心误差 Eccentricity error |
轴角偏角 |
*高转速 Max.Rotational Frequency （rpm） |
|||||

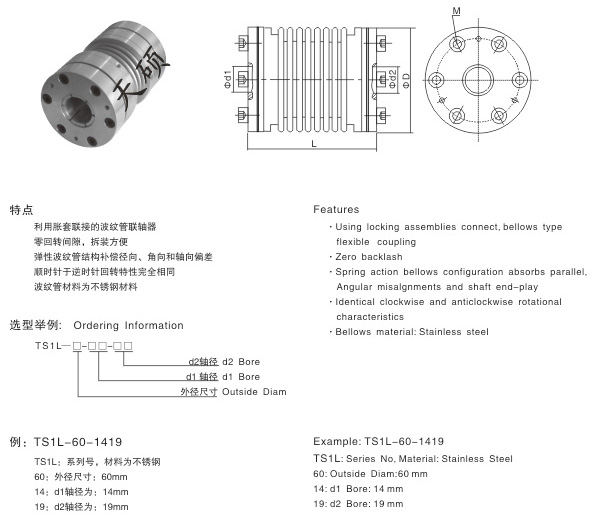

| TS1L-M60-□□□□ | 15-26 | 60 | 110 | M4-8 | 55N·m | 110N·m | ±0.25mm | ≤1° | 2400 |
| TS1L-60-□□□□ | 15-26 | 60 | 118 | M4-8 | 55N·m | 110N·m | ±0.25mm | ≤1° | 2400 |
| TS1L-M80-□□□□ | 20-40 | 80 | 110 | M4-8 | 80N·m | 140N·m | ±0.25mm | ≤1° | 2400 |
|
TS1L-80-□□□□ |
20-40 | 80 | 128 | M4-8 | 80N·m | 140N·m | ±0.25mm | ≤1° | 2400 |
TS1L锁紧式波纹管联轴器由两个毂和一个薄壁金属管组成，它们用或焊接或粘结的方式连接在一起。尽管很多其它的材料可用，但不锈钢和镍还是*常用的金属管材料。镍管是用电沉积法完成的。这种方法首先要机加工固体的芯棒，使其成波纹形，利用电镀镍在芯棒上，然后芯棒被化学溶解，从而得到镍的波纹管。这种方法能控制波纹管壁厚的精度，并能得到比其他方法制作的波纹管更薄的壁厚。这种薄壁波纹管使联轴器具有高敏感性和反应迅速，使它成为理想的用于极小且精密的仪器应用中。
波纹管联轴器有以下几个特性：
※高扭矩刚性和*灵敏度
※免维护、超强抗油和耐腐蚀性
※零回转间隙
※顺时针与逆时针回转特性完全相同
※不锈钢波纹管结构补偿角向轴向偏差
※常用与伺服电机、步进电机等联接
※主体材质:铝合金
※安装方式:顶丝固定型、夹紧固定型、胀套固定型
胀套式波纹管联轴器 顶丝固定型波纹管 夹紧固定型波纹管联轴器波纹管联轴器的刚度计算
两半联轴器的相对扭转角为
={额定扭矩X安全系数} 波纹管联轴器的强度计算
由于波纹管的形状复杂，准确计算其强度比较困难，可近似地按剪切强度进行计算，其剪切应力及强度条件为
波纹管公式波纹管联轴器的应用
波纹管联轴器的弹性元件为精密金属波纹管，分柔性系列以及刚性系列两种类型，其中柔性系列具有较大的弹性，常用于编码器、传感器等微型场合，刚性系列主要被应用于伺服电机、数控机床（加工中心）等场合。
