TS2梅花联轴器

产品描述：TS2系列梅花联轴器经过车削,铣削,和拉削等机加工方法加工而成,再经过整体热处理.以保证足够的机械强度,市面上还有一种爪盘是铸件,能够大批量的生产

在线咨询

全国热线

15231779603

TS2梅花联轴器· 产品描述The product description

TS2梅花联轴器

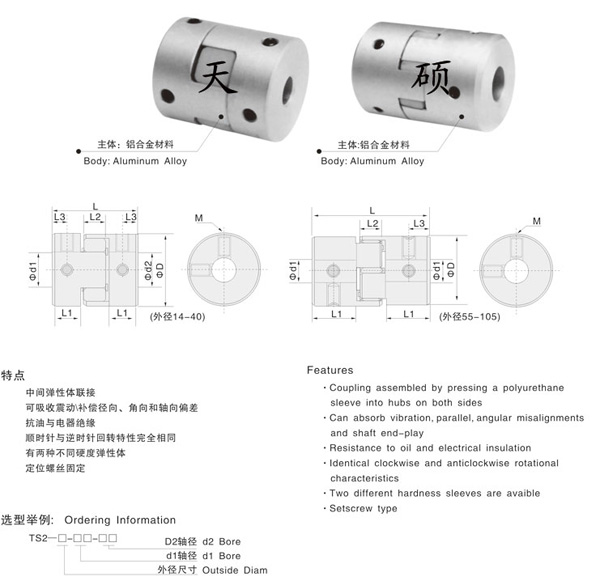

外型尺寸

型号 Model	Φ d1Φd2 轴径 Bore	ΦD	L	L1
型号 Model	Φ d1Φd2 轴径 Bore	ΦD	L	L1	L2	S	L3	M	拧紧力矩 Wrench Torque N·m
TS2-14-□□□□	2 3 4 5 6 7	14	22	7	6	1.0	3.5	M3	1.0
TS2-20-□□□□	4 5 6 7 8 10	20	30	10	8	1.0	5.0	M4	1.3
TS2-25-□□□□	4 5 6 6.35 8 10 12 14 16	25	34	11	10	1.0	5.0	M4	1.5
TS2-30-□□□□	8 9.525 10 12 14 16	30	35	11	10	1.5	5.0	M4	1.7
TS2-40S-□□□□	14 16 19 20 22 24	40	55	19.5	12	2.0	10	M5	4
TS2-40-□□□□	14 15 18 19 20 22 24	40	66	25	12	2.0	10	M5	4
TS2-55-□□□□	14 16 19 24 25 28	55	70	30	14	2.0	10	M5	4
TS2-65-□□□□	19 20 24 28 30 35 38	65	90	35	15	2.5	15	M8	15
TS2-80-□□□□	24 28 30 35 38 40 45	80	114	45	18	3.0	15	M8	15
TS2-95-□□□□	30 35 38 40 45 50 55	95	126	50	20	3.0	20	M8	15
TS2-105-□□□□	35 40 45 50 55 60	105	140	56	21	3.5	20	M8	15

技术参数

型号 Model	额定扭矩 Rated Torque （N·m）	*大扭矩 Max.Torque （N·m）	*高转速 Max.Rotational Frequency （rpm）	惯性力矩 Moment of inertia kg·m2	静态扭矩刚性 Static Torsioral Stiffness N m/rad	径向偏差 Enors of Eccentricity mm	角度偏差 Enors of Angularity	轴向偏差 Enors of Shaft End-slay mm	重量 Mass g
TS2-14-□□□□	1.1	2.2	19000	5.9×10^-4	46	0.02	1.0	+0.6 0	26
TS2-20-□□□□	2.8	5.6	17000	6.7×10^-4	55	0.02	1.0	+0.6 0	37
TS2-25-□□□□	6.0	12.0	16000	7.6×10^-4	63	0.02	1.0	+0.6 0	42
TS2-30-□□□□	6.5	13.0	15000	8.5×10^-4	72	0.02	1.0	+0.6 0	46
TS2-40S-□□□□	32	64	13000	9.4×10^-4	500	0.02	1.0	+0.8 0	140
TS2-40-□□□□	32	64	13000	1.1×10^-3	550	0.02	1.0	+0.8 0	148
TS2-55-□□□□	46	92	10500	4.4×10^-3	1500	0.02	1.0	+0.8 0	350
TS2-65-□□□□	109	218	8300	9.0×10^-3	2800	0.02	1.0	+0.8 0	572
TS2-80-□□□□	135	270	7000	1.8×10^-2	3500	0.02	1.0	+1.0 0	950
TS2-95-□□□□	260	520	6000	2.0×10^-2	4600	0.02	1.0	+1.0 0	1800
TS2-105-□□□□	430	860	5500	3.2×10^-2	5800	0.02	1.0	+1.0 0	2400

　　TS2系列梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。所以在价格方面比机加工要低很多.但是铸件的性能不是很好。在一些重要的场合下还是*好不要采用。并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。梅花联轴器具有很好的平衡性能和适用于高转速应用（*高转速可达30000转/分钟），但不能处理很大的偏差，尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花联轴器的失效问题。
