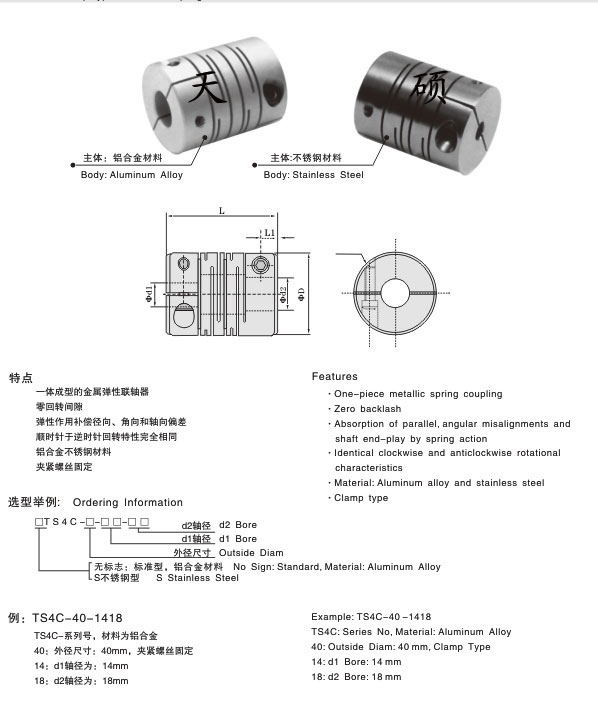

外型尺寸
| 型号 Model |
Φ d1Φd2 轴径 Bore |
ΦD | L | L1 | M | 拧紧力矩 Wrench Torque N·m |
| TS4C-12-□□□□ STS4C-12-□□□□ |
3 4 5 | 12 | 18.5 | 2.5 | M2 | 0.5 |
| TS4C-16-□□□□ STS4C-16-□□□□ |
4 5 6 6.36 |
16 | 23 | 3.25 | M2.5 | 1 |
| TS4C-20-□□□□ STS4C-20-□□□□ |
5 6 8 9.525 |
20 | 26 | 3.75 | M2.5 | 1 |
|
TS4C-25-□□□□ |
8 9.525 10 11 12 |
25 | 31 | 4.25 | M3 | 1.5 |
| TS4C-32-□□□□ STS4C-32-□□□□ |
10 11 12 14 |
32 | 41 | 6.00 | M4 | 2.5 |
| TS4C-40-□□□□ STS4C-40-□□□□ |
10 11 12 14 15 16 18 |
40 | 56 | 8.5 | M5 | 4 |
| TS4C-50-□□□□ STS4C-50-□□□□ |
12 14 15 16 18 19 |
50 | 71 | 10.5 | M6 | 8 |
| TS4C-63-□□□□ STS4C-63-□□□□ |
14 15 16 18 19 24 |
63 | 90 | 13 | M8 | 16 |
技术参数
| 型号 Model |
额定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高转速 Max.Rotational Frequency （rpm） |
惯性力矩 Moment of inertia kg·m2 |
静态扭矩刚性 Static Torsioral Stiffness N m/rad |
径向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
轴向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS4C-12-□□□□ | 0.5 | 1.0 | 10000 | 7.6×10-8 | 34 | 0.1 | 1.5 | ±0.3 | 4 |
| TS4C-16-□□□□ | 0.8 | 1.6 | 9300 | 3.2×10-7 | 46 | 0.1 | 1.5 | ±0.3 | 8 |
| TS4C-20-□□□□ | 11 | 2.2 | 7500 | 8.8×10-6 | 118 | 0.1 | 1.5 | ±0.3 | 18 |
|
TS4C-25-□□□□ |
1.4 | 2.8 | 6000 | 2.5×10-6 | 167 | 0.15 | 1.5 | ±0.35 | 32 |
| TS4C-32-□□□□ | 2.8 | 5.6 | 4600 | 9.6×10-6 | 228 | 0.15 | 1.5 | ±0.35 | 66 |
| TS4C-40-□□□□ | 6.3 | 12.6 | 3600 | 3.2×10-6 | 346 | 0.2 | 1.5 | ±0.35 | 138 |
| TS4C-50-□□□□ | 11 | 22 | 3000 | 9×10-6 | 580 | 0.2 | 1.5 | ±0.35 | 272 |
| TS4C-63-□□□□ | 22 | 44 | 3000 | 3.1×10-6 | 843 | 0.2 | 1.5 | ±0.35 | 530 |
| STS4C-12-□□□□ | 0.8 | 1.6 | 22000 | 2.1×10-6 | 62 | 0.1 | 1.5 | ±0.3 | 14 |
| STS4C-16-□□□□ | 11 | 2.2 | 10000 | 8.9×10-6 | 83 | 0.1 | 1.5 | ±0.3 | 26 |
| STS4C-20-□□□□ | 1.6 | 3.2 | 9300 | 2.4×10-6 | 246 | 0.1 | 1.5 | ±0.3 | 48 |
| STS4C-25-□□□□ | 2.2 | 4.4 | 7500 | 7.0×10-6 | 315 | 0.15 | 1.5 | ±0.35 | 78 |
| STS4C-32-□□□□ | 5.5 | 11.0 | 6000 | 2.6×10-6 | 845 | 0.15 | 1.5 | ±0.35 | 174 |
| STS4C-40-□□□□ | 8.7 | 17.4 | 4600 | 8.9×10-6 | 990 | 0.2 | 1.5 | ±0.35 | 372 |
| STS4C-50-□□□□ | 16 | 32 | 3000 | 2.7×10-4 | 1380 | 0.2 | 1.5 | ±0.35 | 760 |
| STS4C-63-□□□□ | 38 | 76 | 2200 | 8.7×10-4 | 1790 | 0.2 | 1.5 | ±0.35 | 1410 |

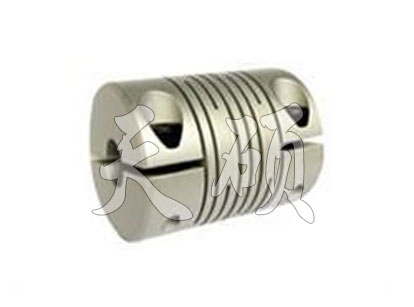

TS4C夹紧平行线联轴器应用于精密机械，以及操纵、控制机构和仪表设备的联轴器，转矩很小，主要功能是联接两轴和传递运动，要求传递精度高，应具有较高的转矩刚度，一般采用金属弹性元件，以消除两半联轴器相对扭转引起角度传递的误差。
随着工业和科技的发展，TS4C夹紧平行线联轴器对改善整个传动系统工作性能，保障工作的可靠性，延长设备使用寿命，减振、缓冲、降低噪音、节能、提高传动效率等方面的特有功能，正在被越来越多的科技人员所认识。
科技和工业的发展，促进了大功率、高速、高温、高精度以及低俗、重载机械产品和机械设备的发展，对应用于这些特殊工况条件下传动系统联轴器的功能和作用，提出了新的综合要求，除联接两轴，传递转矩或运动外，还要求具有补偿两轴相对偏移、减振、缓冲、提高传动效率，提高传动精度，降低噪音、节能、改善传动系统工作性能，并要求联轴器结构简单，工艺性能好，可靠性高，便于制造，价格低，维护方便，装拆容易，更换易损件时半联轴器不需作轴线移动等，针对产品设计中提出要求，国内外科技人员不断研制出各具特点的挠性联轴器，以蛮子不同机械产品的传动系统的需要。
