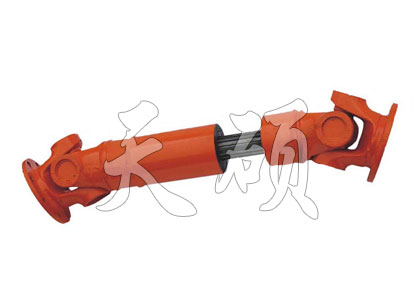

SWC-CH型长伸缩焊接式万向联轴器

产品描述：十字轴式万向联轴器主要适用于轧制机械,起重运输机械以及其它重型机械,联接两个不同轴线的传动轴系.

在线咨询

全国热线

15231779603

SWC-CH型长伸缩焊接式万向联轴器· 产品描述The product description

一、适用范用

十字轴式万向联轴器主要适用于轧制机械、起重运输机械以及其它重型机械，联接两个不同轴线的传动轴系。SWP型回转直径为160-640mm，公称转矩为16-1250KN.m，轴线折角A-F型≤10°，G型≤5°；SWC型回转直径为100-620mm，公称转矩为1.25-1000KN.m，轴线折角为15°-25°。
二、万向联轴器的联接方法
万向联轴器是用高强度螺栓及自锁螺母把两端的法兰联接在其他机械构件上，其转达矩是通过法兰端面键及法兰间的磨擦力来传递。SWP型有关联接尺寸及螺栓预紧力矩按图三及表三的规定；SWC型有关联接尺寸及螺栓预紧力矩按图四及表四的规定。
螺栓只能从与联轴器相配的法兰侧放入，螺母由万向联轴器的法兰侧拧紧，其螺栓的机械性能符合GB3098.1中10.9级，螺母的机械性能应符合GB3098.4中10级规定。
三、万向联轴器的使用与保养
1、万向联轴器安装前，应清洗两端面，检查端面键槽口等配合情况，然且拧紧螺钉，不允许松动；
2、万向联轴器安装好以后，正常运转一个班，须检查所有紧固螺钉，如发现松动，须以规定的拧紧力矩再次拧紧，这样反复几个班，以保证不会松动；
3、万向联轴器滑动面、十字头、轴承等须保证润滑，一般用2#工业锂基油脂或2#二硫化钼钙基脂，在一般条件下连续运转500小时加油一次，间断运转2个月加油一次，若高温条件下工作须每周加油一次，加油时把轴承端面油孔螺钉拧下，用高压油枪注入至溢出为止；
4、万向联轴器一般使用3个月必进行保养一次，如发现压痕等正常磨损现象，应及时更换；
5、为延长万向联轴器的使用寿命，在保养拆洗进，将十字轴调转180°，以达到轴颈受力交替使用；
6、应避免长期超载使用和操作事故的发生；
7、在工作运转中，应经常观察万向联轴器是否发生异常的径向摆动和轴承发热等现象，发现这些现象须及时维修；
8、在可能由于运转的万向联轴器引起人身和设备事故的各个场所须采用适当的安全防护措施。

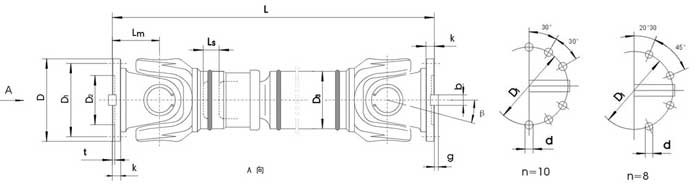

SWC-CH型长伸缩焊接式万向联轴器基本参数和主要尺寸

型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴线折角 β （°）	伸缩量 L_s mm	尺寸mm
						L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n-d	k	t	b (h9)	g
SWC180DH1	180	12.5	6.3	≤25	75	650	155	105	114	110	8-17	17	5	-	-
SWC180DH2					55	600
SWC180DH3					40	550
SWC200DH	200	30	15	≤15	70	620	175	125	127	110	8-17	17	5	28	8.0
SWC225DH1	225	40	20	≤15	85	710	196	135	152	120	8-17	20	5	32	9.0
SWC225DH2					70	640
SWC250DH1	250	63	31.5	≤15	100	795	218	150	168	140	8-19	25	6	40	12.5
SWC250DH2					70	735
SWC285DH1	285	90	45	≤15	120	950	245	170	194	160	8-21	27	7	40	15.0
SWC285DH2					80	880
SWC315DH1	315	125	63	≤15	130	1070	280	185	219	180	10-23	32	8	40	15.0
SWC315DH2					90	980
SWC350DH1	350	180	90	≤15	140	1170	310	210	267	194	10-23	35	8	50	16.0
SWC350DH2					90	1070
SWC390DH1	390	250	125	≤15	150	1300	345	235	267	215	10-25	40	8	70	18.0
SWC390DH2					90	1200
