产品描述：小型万向联轴器有单型(WSD),双型(WS),可伸缩型(WSS),矫正机用(WHL,WSL);材料有45#钢,40Cr,不锈钢等;表面可作发黑,镀镍,镀锌等处理.
15231779603

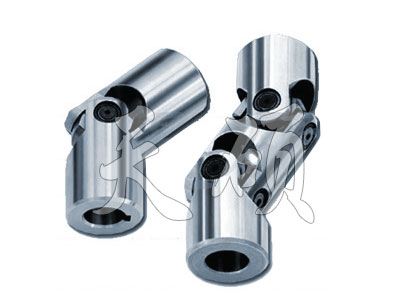

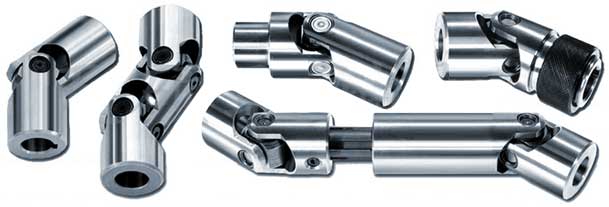

小型万向联轴器用来传递不在同一条轴线上的运动，有单型（WSD）、双型（WS）、可伸缩型（WSS）、矫正机用（WHL、WSL）；材料有45#钢、40Cr、不锈钢等；表面可作发黑、镀镍、镀锌等处理。
WSD联轴器的材料：WSD十字轴采用了合金钢（40Cr、40CrNi、20CrMo、20CrMnVB）制造，热处理后硬度58～62HRC，其他个零件均采用35或45钢制造并经热处理48～52 HRC 。WSD联轴器两端连接形式：两端采用相同孔形时，有圆柱孔、带键槽圆柱孔 、四方形孔；两端采用不同孔形时，有圆柱孔与带键槽圆柱孔、有圆柱孔与四方形孔、带键槽圆柱孔与与四方形孔等三种.
本万向联轴器适用于联接两轴轴线夹角β≤45°的传动轴系；传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器。

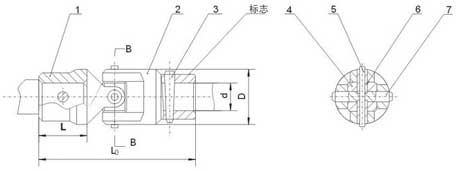

WSD型单十字轴万向联轴器结构图
1、2—半联轴器；3—圆锥销；4—十字轴；5—销钉；6—套筒；7—圆柱销。

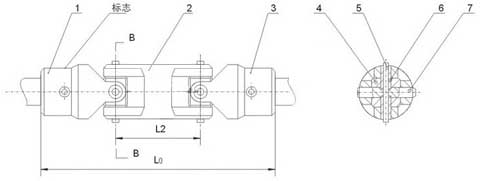

WS型双十字轴万向联轴器结构图
1、3—半联轴器；2—叉形街头；4—十字轴；5—销钉；6—套筒；7—圆柱销. WS/WSD型小型十字轴万向联轴器基本参数和主要尺寸
| 型号 | 公称转矩 Tn N·m |
d H7 |
D | L0 | L | L2 | 重量 m kg |
转动惯量 I kg·m2 |
||||||||||
| WSD型 | WS型 | WSD型 | WS型 | WSD型 | WS型 | |||||||||||||
| Y型 | J1型 | Y型 | J1型 | Y型 | J1型 | Y型 | J1型 | Y型 | J1型 | Y型 | J1型 | Y型 | J1型 | |||||
| WS1 WSD1 |
11.2 | 8 | 16 | 60 | - | 80 | - | 20 | - | 20 | 0.23 | - | 0.32 | - | 0.06 | - | 0.08 | - |
| 9 | ||||||||||||||||||
| 10 | 66 | 60 | 86 | 80 | 25 | 22 | 0.20 | 0.29 | 0.05 | 0.07 | ||||||||
| WS2 WSD2 |
22.4 | 10 | 20 | 70 | 64 | 96 | 90 | 26 | 0.64 | 0.57 | 0.93 | 0.88 | 0.10 | 0.09 | 0.15 | 0.15 | ||
| 11 | ||||||||||||||||||
| 12 | 84 | 74 | 110 | 100 | 32 | 27 | ||||||||||||
| WS3 WSD3 |
45 | 12 | 25 | 90 | 80 | 122 | 112 | 32 | 1.45 | 1.30 | 2.10 | 1.95 | 0.17 | 0.15 | 0.24 | 0.22 | ||
| 14 | ||||||||||||||||||
| WS4 WSD4 |
71 | 16 | 32 | 116 | 82 | 154 | 130 | 42 | 30 | 38 | 5.92 | 4.86 | 8.56 | 0.48 | 0.39 | 0.32 | 0.56 | 0.49 |
| 18 | ||||||||||||||||||
| WS5 WSD5 |
140 | 19 | 40 | 144 | 116 | 192 | 164 | 48 | 16.3 | 12.9 | 24.0 | 20.6 | 0.72 | 0.59 | 1.04 | 0.91 | ||
| 20 | 52 | 38 | ||||||||||||||||
| 22 | ||||||||||||||||||
| WS6 WSD6 |
280 | 24 | 50 | 152 | 124 | 210 | 182 | 52 | 38 | 58 | 45.7 | 36.7 | 68.9 | 59.7 | 1.28 | 1.03 | 1.89 | 1.64 |
| 25 | 172 | 136 | 330 | 194 | 62 | 44 | ||||||||||||
| 28 | ||||||||||||||||||
| WS7 WSD7 |
560 | 30 | 60 | 226 | 182 | 296 | 252 | 82 | 60 | 70 | 148 | 117 | 207 | 177 | 2.82 | 2.31 | 3.90 | 3.38 |
| 32 | ||||||||||||||||||
| 35 | ||||||||||||||||||
| WS8 WSD8 |
1120 | 38 | 75 | 240 | 196 | 332 | 288 | 92 | 396 | 338 | 585 | 525 | 5.03 | 4.41 | 7.25 | 6.63 | ||
| 40 | 300 | 244 | 392 | 336 | 112 | 84 | ||||||||||||
| 42 | ||||||||||||||||||
注：①表中联轴器重量、转动惯量是近似值。
②当轴线夹角β≠0时，联轴器的许用转矩[T]=Tncosβ。
③中间轴尺寸L2可根据需要选取。
