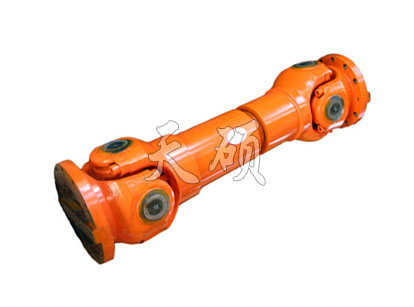

SWP-E型有伸缩法兰长型万向联轴器

产品描述：万向联轴器*大的特点是具有较大的角向补偿能力,结构紧凑,传动效率高.

在线咨询

全国热线

15231779603

SWP-E型有伸缩法兰长型万向联轴器· 产品描述The product description

SWP-E型有伸缩法兰长型万向联轴器

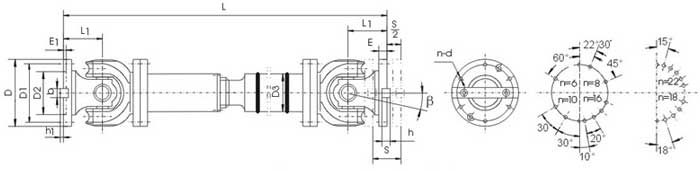

型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴承折角 β （°）	伸缩量 s mm	尺寸mm
型号	回转直径 D mm	公称转矩 T_n kN·m	疲劳转矩 T_f kN·m	轴承折角 β （°）	伸缩量 s mm	L_min	D₁	D₂	D₃	E	E₁	b×h	h₁	L₁	n-d
SWP160E	160	16	8	≤10	50	715	140	95	114	15	4	20×12	6	85	6-13
SWP180E	180	20	10	≤10	60	800	155	105	121	15	4	24×14	7	95	6-15
SWP200E	200	31.5	16	≤10	70	880	175	125	127	17	5	28×16	8	110	8-15
SWP225E	225	40	20	≤10	76	1000	196	135	152	20	5	32×18	9	130	8-17
SWP250E	250	63	31.5	≤10	80	1055	218	150	168	25	5	40×25	12.5	135	8-19
SWP285E	285	90	45	≤10	100	1210	245	170	194	27	7	40×30	15	150	8-21
SWP315E	315	140	63	≤10	110	1345	280	185	219	32	7	40×30	15	170	10-23
SWP350E	350	180	90	≤10	120	1480	310	210	245	35	8	50×32	16	185	10-23
SWP390E	390	250	112	≤10	120	1623	345	235	273	40	8	70×36	18	205	10-25
SWP435E	435	355	160	≤10	150	1860	385	255	299	42	10	80×40	20	235	16-28
SWP480E	480	450	224	≤10	170	2122	425	275	351	47	12	90×45	22.5	265	16-31
SWP550E	550	710	315	≤10	190	2338	492	320	402	50	12	100×45	22.5	290	16-31
SWP660E	600	1000	500	≤10	210	2930	544	380	450	55	15	90×55	27.5	360	22-34
SWP640E	640	1250	630	≤10	230	3170	575	385	480	60	15	100×60	30	385	18-38

注：标记示例：回转直径D=315mm，安装长度L=1800mm，E型有伸缩长型万向联轴器。
　　SWP315E×1800联轴器

　　SWP-E型有伸缩法兰长型万向联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。联轴器种类繁多，按照被联接两轴的相对位置和位置的变动情况，可以分为：①固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方，结构一般较简单，容易制造，且两轴瞬时转速相同，主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。②可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方，根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动联接具有某一方向或几个方向的活动度来补偿，如牙嵌联轴器（允许轴向位移）、十字沟槽联轴器（用来联接平行位移或角位移很小的两根轴）、万向联轴器（用于两轴有较大偏斜角或在工作中有较大角位移的地方）、齿轮联轴器（允许综合位移）、链条联轴器（允许有径向位移）等，弹性可移式联轴器（简称弹性联轴器）利用弹性元件的弹性变形来补偿两轴的偏斜和位移，同时弹性元件也具有缓冲和减振性能，如蛇形弹簧联轴器、径向多层板簧联轴器、弹性圈栓销联轴器、尼龙栓销联轴器、橡胶套筒联轴器等。
