LXT接中间套型星形弹性联轴器

产品描述：可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形.

在线咨询

全国热线

15231779603

LXT接中间套型星形弹性联轴器· 产品描述The product description

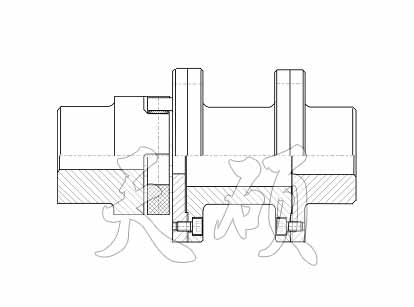

LXT接中间套型星形弹性联轴器

LXT接中间套型星形弹性联轴器的适用范围和性能特点
　　本联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。
LXT接中间套星形弹性联轴器基本性能参数和主要尺寸

型号	公称转矩 Tn N·m	许用转速	轴孔直径 d₁，d₂	L		D	D₁	D₃	A_min	B₁	B2	S	转动惯量 kg·m²		质量 kg
				Y	J₁，Z₁								A_min 时	每增加 100mm	A_min 时	每增加 100mm
LXT3	200	7600	10，11	25	22	65	48	100	30	15	9.5	2.5	0.0024	0.00033	3.65	0.42
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXT4	400	6600	12，14	32	27	80	66	115	40	18	9.5	3	0.008	0.00065	5.51	0.70
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXT5	560	5500	14	32	27	95	75	140	50	20	11	3	0.025	0.0011	10.0	0.76
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXT6	630	5000	16,18,19	42	30	105	85	150	50	21	11	3.5	0.035	0.0019	12.4	1.05
			20,22,24	52	38
			25,28	62	44
			30,32,35,38	82	60
			40,42,45,48	112	84
LXT7	800	4350	20,22,24	52	38	120	98	175	70	22	15	4	0.078	0.0031	18.6	1.25
			25,28	62	44
			30,32,35,38	82	60
			40,42,45,48,50,55	112	84
LXT8	900	4000	22,24	52	38	135	115	190	70	26	15	4.5	0.12	0.0047	25.1	1.42
			25,28	62	44
			30,32,35,38	82	60
			40,42,45,48,50,55,56	112	84
			60,63,65	142	107
LXT9	2000	3550	30,32,35,38	82	60	160	135	215	90	30	17.5	5	0.23	0.0083	37.5	2.00
			40,42,45,48,50,55,56	112	84
			60,63,65,70,71,75	142	107
LXT10	5000	2900	40,42,45,48,50,55,56	112	84	200	160	260	90	34	18.5	5.5	0.53	0.0180	62.4	2.50
			60,63,65,70,71,75	142	107
			80,85,90	172	132
LXT11	7100	2680	50,55,56	112	84	225	180	285	90	38	23.5	6	0.92	0.030	92.3	3.20
			60,63,65,70,71,75	142	107
			80,85,90,95	172	132
			100	212	167
LXT12	8000	2300	60,63,65,70,71,75	142	107	255	200	330	110	42	24	6.5	1.74	0.045	122.1	3.60
			80,85,90,95	172	132
			100,110	212	167
LXT13	10000	2000	60,63,65,70,71,75	142	107	290	230	370	110	46	28	7	3.10	0.065	164.3	4.00
			80,85,90,95	172	132
			100,110,120,125	212	167
LXT14	14000	1860	60,63,65,70,71,75	142	107	320	255	410	130	50	31.5	7.5	5.2	0.094	242.8	5.20
			80,85,90,95	172	132
			100,110,120,125	212	167
			130,140	252	202
LXT15	20000	1600	80,85,90,95	172	132	370	290	460	130	57	35.5	9	8.90	0.150	346.5	6.20
			100,110,120,125	212	167
			130,140,150	252	202
			160	302	242
LXT16	25000	1450	85,90,95	172	132	420	325	520	150	64	37	10.5	16.2	0.210	463.2	6.60
			100,110,120,125	212	167
			130,140,150	252	202
			160,170,180	302	242
			60,63,65	142	107
