LXD(XLD)系列单法兰星形弹性联轴器

产品描述：星形弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移,缓冲,减震,耐磨性能,适应场合普遍.

在线咨询

全国热线

15231779603

LXD(XLD)系列单法兰星形弹性联轴器· 产品描述The product description

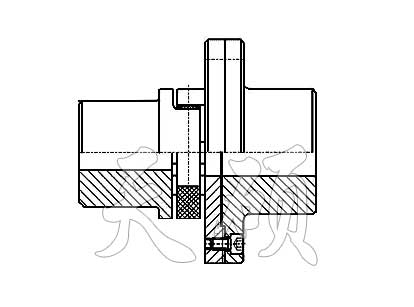

LXD(XLD)系列单法兰星形弹性联轴器

LXD(XLD)系列单法兰星形弹性联轴器的适用范围和性能特点
本联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

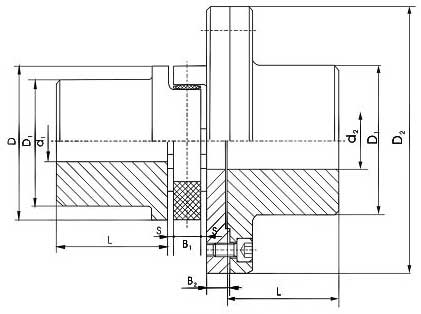

XLD单法兰型星形弹性联轴器基本性能参数和主要尺寸

型号	公称转矩 Tn N·m	许用转速 [n] r/min	轴孔直径 d₁，d₂	L		D	D₁	D₂	B₁	B₂	S	转动惯量 kg·m²	质量 kg
				Y	J₁
LXD1	20	10000	6，7	18	—	40	32	65	12	7.5	2	0.0003	0.75
			8，9	22	—
			10，11	25	22
			12，14	32	27
			16，18，19	42	30
LXD2	71	9500	8，9	22	—	55	40	80	14	7.5	2	0.0008	1.34
			10，11	25	22
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
LXD3	200	7600	10，11	25	22	65	48	100	15	9.5	2.5	0.0023	2.5
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXD4	400	6600	12，14	32	27	80	66	115	18	9.5	3	0.0049	4.4
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXD5	560	5500	14	32	27	95	75	140	20	11	3	0.014	8.0
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXD6	630	5000	16，18，19	42	30	105	85	150	21	11	3.5	0.018	9.6
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48	112	84
LXD7	800	4350	20，22，24	52	38	120	98	175	22	15	4	0.038	13.5
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55	112	84
LXD8	900	4000	22，24	52	38	135	115	190	26	15	4.5	0.066	20.1
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55，56	112	84
			60，63，50	142	107
LXD9	2000	3550	30，32，35，38	82	60	160	135	215	30	17.5	5	0.126	29.8
			40，42，45，48，50，55，56	112	84
			60，63，65，70，71，75	142	107
LXD10	5000	2900	40，42，45，48，50，55，56	112	84	200	160	260	34	18.5	5.5	0.300	50.6
			60，63，65，70，71，75	142	107
			80，85，90	172	132
LXD11	7100	2680	50，55，56	112	84	225	180	285	38	23.5	6	0.551	76.5
			60，63，65，70，71，75	142	107
			80，85，90，95	172	132
			100	212	167
LXD12	8000	2300	60，63，65，70，71，75	142	107	255	200	330	42	24	6.5	0.980	100.2
			80，85，90，95	172	132
			100，110	212	167
LXD13	10000	2000	60，63，65，70，71，75	142	107	290	230	370	46	28	7	134	1.67
			80，85，90，95	172	132
			100，110，120，125	212	167
LXD14	14000	1860	60，63，65，70，71，75	142	107	320	255	410	50	31.5	7.5	190	2.86
			80，85，90，95	172	132
			100，110，120，125	212	167
			130，140	252	202
LXD15	20000	1600	80，85，90，95	172	132	370	290	460	57	35.5	9	286	5.21
			100，110，120，125	212	167
			130，140，150	252	202
			160	302	242
LXD16	25000	1450	85，90，95	172	132	420	325	520	64	37	10.5	378	9.39
			100，110，120，125	212	167
			130，140，150	252	202
			160，170，180	302	242
