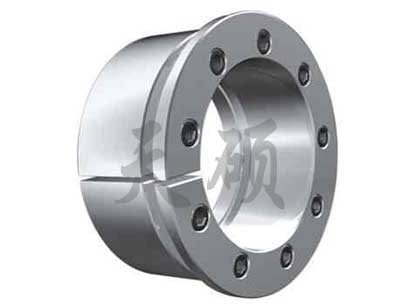

Z9型胀紧联结套
性能特点
Z9型胀套适用于轴与轴上零件的联结，常用于带式输送机驱动滚筒轴与筒体的联结。
标记示例
内径d=20mm，外径D=55mm的Z6型胀紧联结套：
胀套Z9-20×55 JB/T7934-1999

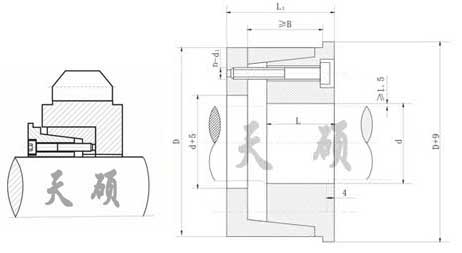

Z9型胀紧联结套的基本尺寸和参数
注：Z9型胀紧联结套螺钉的机械性能等级为12.9级
基本尺寸
内六角螺栓
额定负荷
胀套与轴结合面上的压力 Pf N/mm^2
螺栓拧紧力矩 MA N.m
重量 kg
d
D
L
L1
e
B
d1
n
轴向力Ft kN
扭矩 Mt kN.m
mm
100
145
54
75
5
65
M12X60
8
192
9.60
102
145
4.7
110
155
197
10.50
93
5.1
120
165
9
216
13.00
96
5.5
130
180
63
84
6
72
M12X70
12
287
17.80
100
7.5
140
190
20.20
94
7.9
150
200
12
21.60
88
8.4
160
210
15
360
28.80
101
8.9
170
225
16
383
32.60
101
10.5
180
235
18
431
38.80
108
11.0
190
250
69
94
81
M14X75
15
493
46.80
1O6
230
14.3
200
260
16
526
52.8
100
15.0
220
285
M16X75
14
640
70
119
355
17.8
240
305
86
112
7
98
M16X90
16
731
88
96
23.2
260
325
18
822
107
103
24.8
280
355
94
120
8
106
M16X100
20
910
128
96
33
300
375
22
1000
151
99
36
320
405
109
142
125
M20X120
18
1280
206
101
690
52
340
425
20
1420
242
106
54
360
455
120
159
140
M22X130
1770
319
113
930
72
380
475
337
109
75
400
495
355
101
78
420
515
22
1980
410
107
82
