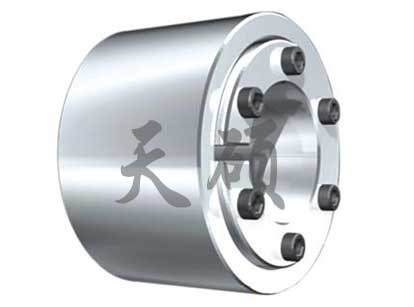

Z10型胀紧联结套

产品描述：Z10型胀紧套适用于轴和轴套之间的无键联结装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩

在线咨询

全国热线

15231779603

Z10型胀紧联结套· 产品描述The product description

性能特点
Z10型胀紧套适用于轴和轴套之间的无键联结装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负载，容易安装、拆卸。

胀紧联结套

Z10型胀紧联结套的基本尺寸和参数
注：Z10型胀紧联结套螺钉的机械性能等级为12.9级

基本尺寸					内六角螺钉	额定负荷		螺钉拧紧力矩MA N.m	重量 kg	e mm
d	D	dw	l	H	d1	轴向力F1 kN	扭矩M1 kN.m
mm
12	32	10	9	11	M5×8	8	0.038	5	0.06	1
14	37	12				9	0.052		0.08
16	41	14	12	15	M5×12	13	0.090		0.12	1.5
18	44	15				10	0.080
		16				14	0.112
20	47	17				16	0.140		0.15
		18				20	0.184
24	50	19	14	18		17	0.160		0.2	2
		20				20	0.200
		22				25	0.280
30	60	24	16	20		23	0.28		0.3
		25				25	0.32
		26				27	0.36
36	72	28	18	22	M6×16	37	0.55	12	0.4	2
		30				43	0.68
		31				46	0.74
44	80	34	20	24		41	0.70		0.6
		35				44	0.77
		36				47	0.85
50	90	38	22	26		55	1.10		0.8	2.5
		40				64	1.32
		42				72	1.54
55	100	42	23	29		54	1.13		1.1	3
		45				66	1.50
		48				77	1.85
62	110	48				69	1.60		1.3
		50				77	1.92
		52				84	2.17
68	115	50				73	1.80		1.4
		55				90	2.44
		60				103	3.10
75	138	55	25	31	M8×25	97	2.70	29	1.7	4
		60				117	3.52
		65				133	4.30
80	145	60				108	3.25		1.9
		65				121	3.97
		70				133	4.70
90 (85)	155	65	30	38		145	4.70		3.3
		70				170	5.98
		75				190	7.20
100 (95)	170	70	34	43	M8×25	170	5.91	29	4.7	4
		75				200	7.42
		80				220	8.90
110 (105)	185	80	39	40	M10×30	226	9.05	58	5.9	5
		85				255	10.38
		90				280	12.6
125 (120) (130)	215	90	42	53	M10×30	280	12.85	58	8.3	5.5
		95				315	14.98
		100				340	17.00
140 (135)	230	100	46	58	M12×35	370	18.50	100	10	6
		105				400	21.10
		110				431	23.70
155 (160)	263	110	50	62		440	24.0		15
		115				473	27.0
		120				508	30.2
165 (170)	290	120	56	68	M16×40	525	34.5	240	22	7
		125				620	38.6
		130				660	42.8
175 (180)	300	130				650	42.0			8
		135				680	46.2
		140				720	50.6
185 (190)	330	140	71	85		870	61.0		37
		145				910	66.2
		150				960	71.7
200 (195)	350	150				1020	77		41
		155				1070	82.7
		160				1100	88.1
220 (210)	370	160	88	103	M16×50	1210	97	240	54	9
		165				1270	105
		170				1335	113.5
240 (230)	405	170	92	107	M20×60	1390	118	470	67	10
		180				1515	136
		190				1630	154.8
260 (250)	430	190	103	119		1700	162		82
		200				1820	182
		210				1930	202.8
280 (270)	460	210	114	132		2030	213		102
		220				2150	240
		230				2330	269,
300 (290)	485	230	122	140		2280	262		118
		240				2450	294
		245				2530	310
320 (310)	520	240				2510	301		131
		250				2682	335
		260				2850	370
340 (330)	570	250	134	155	M20×70	3120	389	470	186	12
		260				3300	426
		270				3430	463
360 (350)	590	280	140	159		3800	532		204	12
		290				3970	575
		300				3990	599
390 (380)	650	310	144	163	M24×80	4260	640	820	250	14
		320				4400	690
		330				4640	742
420 (400)	670	340	164	184		4770	787	820	300	14
		350				5000	846
		340				5200	910
440 (430)	740	350	172	192		5500	935	820	400	15
		350				5720	1000
		360				6000	1060
460 (450)	770	360				6050	1090		420
		370				6200	1150
		380				6500	1235
480 (470)	800	380	188	213	M24×90	6560	1280		500
		390				6750	1350
		400				6940	1420
500 (490)	850	400			M27×90	7500	1480	1210	570
		410				7720	1600
		420				7920	1720
530 (520)	910	430	231	238	M27×100	8470	1880		740	17
		440				9000	2000
		450				9250	2120
560 (550)	940	450				8950	2020		770
		460				9350	2150
		470				9700	2280
590 (580)	980	470	228	260		10600	2500		900	18
		480				11000	2650
		490				11450	2800
620 (610)	1020	500	254	286	M30×110	11000	2740	1640	1080
		510				11300	2900
		520				11900	3100
