产品描述：Z7型胀套是一种轴与轴套之间的无键联结装置,此装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩,胀套本身不传递任何力矩及负荷
15231779603
Z7型胀套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负荷。
当胀套固定到轴套（毂）的合适位置，按给定的力矩拧紧螺栓，锥形内圈向轴套施加径向力，这种强制摩擦联结可安全地传递大扭矩和负载。
胀套夹紧时，各配合表面压力很大并完全密封，避免了配合面的锈蚀。拆卸时，拧松螺栓，配合面自动放松，轴套及锥形圈自动回复到原始尺寸。
此装置拆装简单，适用于中低速传递扭矩。
标记示例
内径d=140mm，外径D=230mm的Z7B型胀紧联结套：胀套Z7B-140×230 JB/T7934-1999
Z7型胀套分为三种系列
Z7A型—轻型系列双锥锁紧盘式
Z7B型—标准型系列双锥锁紧盘式，优选系列
Z7C型—重型系列双锥锁紧盘式

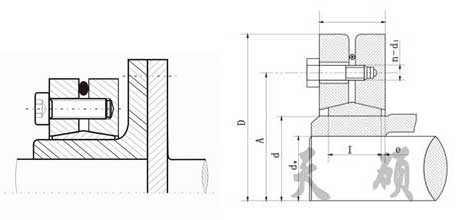

安装参考范例

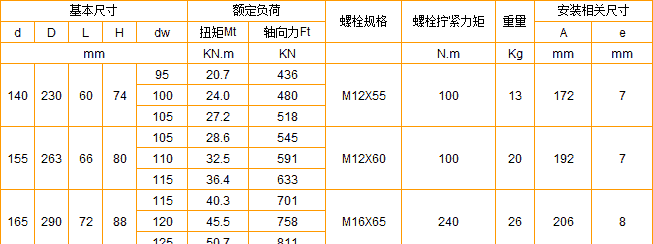

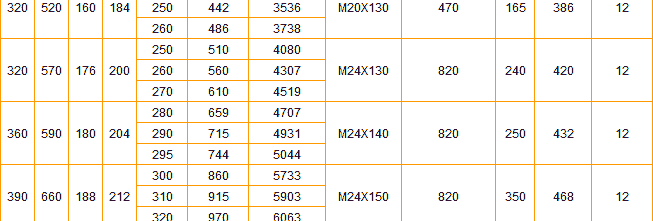

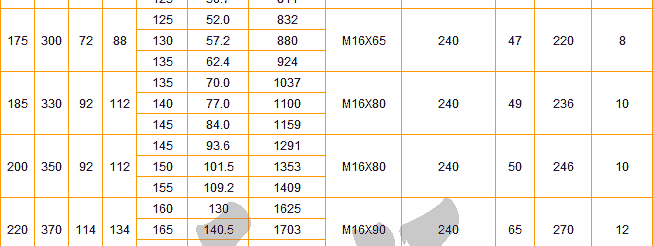

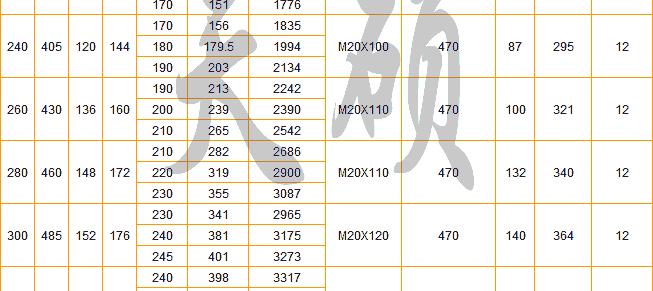

Z7C型锁紧联结盘的基本尺寸 (按JB/T 7934-1999生产)
注：Z7C型胀紧联结套螺钉的机械性能等级为12.9级。
